Branchenlösungen für die Verarbeitung weicher Materialien

Gummi, Schaumstoff, Kunststoffe und weiche Materialien

Roboterarm-Wasserstrahlschneidearbeitsplatz (zur Lösung der Anforderungen des dreidimensionalen Schneidens)

Roboterarm-Wasserstrahlschneidestation

Der Wasserstrahlschneiden mit Roboterarm Station geht über das traditionelle 2D-Wasserstrahlschneiden hinaus und bietet fortschrittliche Lösungen für komplexe, dreidimensionale Schneidanforderungen. Diese Station integriert einen industriellen Roboterarm mit einem Hochdruck-Wasserstrahlschneidsystem. Ausgestattet mit einem Wasserstrahlschneidkopf führt der Roboterarm mittels CNC-Programmierung präzise 3D-Schnitte aus. Es wird in der Automobilindustrie häufig zum Trimmen, Perforieren und Schneiden von Innenraumkomponenten wie Dachhimmeln, Dachabdeckungen, Verkleidungen und Teppichen eingesetzt und ist auch für verschiedene Schneidanwendungen in Produktionslinien anpassbar.

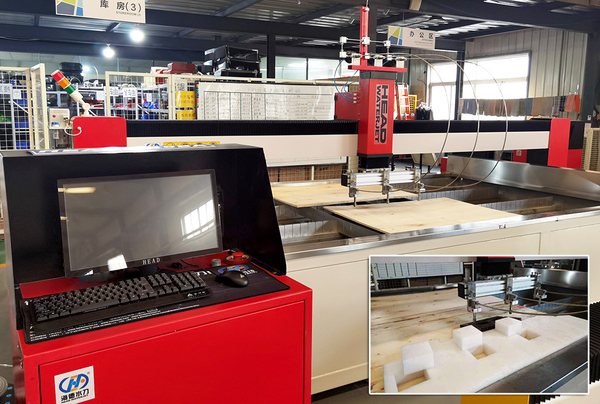

HEAD Waterjet beliefert ein spanisches Verpackungsunternehmen mit einer Doppelkopf-Hochgeschwindigkeits-Wasserstrahlschneidlösung, Modell HEAD3030BA/HD-DDP-30

Bedarf des Kunden:

Der Kunde benötigt einen Konturschnitt mit einer Dicke von 3 mm Holzbretter unter Verwendung eines reinen Wasserstrahlverfahrens mit zwei Schneidköpfen und einer tatsächlichen Schneidgeschwindigkeit von 10 m/min.
Designlösung:

Um diesen Anforderungen gerecht zu werden, haben wir eine Doppelkopf-Schneidlösung mit einem hochpräzisen Zahnstangen- und Ritzelantriebssystem und einer servogesteuerten CNC-Plattform von Siemens entwickelt, um die Schnittgenauigkeit sicherzustellen. Im Kern sorgt eine neu entwickelte Dreizylinder-Ultrahochdruckpumpe mit Direktantrieb für eine konstante Hochdruckleistung und verbessert so die Schneideffizienz und Stabilität. Nach über einem Monat Installation und Tests durch unsere Produktions- und Forschungs- und Entwicklungsteams hat das System strenge Leistungsbewertungen erfolgreich bestanden. Bei Probeschnitten an 5 mm dicken Holzbrettern blieb die Schnittgeschwindigkeit bei 10 m/min, womit die Erwartungen des Kunden übertroffen wurden und herausragende Effizienz, Geschwindigkeit und Präzision erzielt wurden.

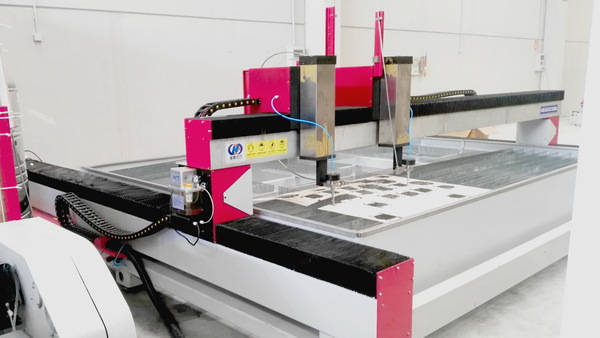

HEAD Waterjet bietet slowenischen PE (Polyethylen) verarbeitenden Unternehmen maßgeschneiderte Schneidlösungen mit Mehrkopf-Reinwasserschneiden Modell HEAD3015BA/HEAD42037Z

Bedarf des Kunden:
Der Kunde schneidet in erster Linie PE Materialien und betreibt derzeit eine Wasserstrahlmaschine. Sie möchten eine zusätzliche Einheit kaufen, um die Kapazität zu erhöhen und die Produktion zu erweitern.
Designlösung:
Aufgrund der weichen Beschaffenheit der PE-Materialien empfehlen wir die Verwendung eines reinen Wasserschneidverfahrens, das ihren Schneidanforderungen entspricht. Da die Materialauswahl des Kunden begrenzt ist und feste Abmessungen haben, haben wir ein Dreikopf-Schneidsystem entwickelt, um die dreifache Schneideffizienz zu erreichen, sodass eine Maschine effektiv die Kapazität von drei Maschinen erreichen kann. Um eine stabile Druckabgabe während des Schneidens zu gewährleisten, haben wir entschied sich für die Hochleistungspumpe Qingfeng HEAD42037Z, die eine gleichmäßige und zuverlässige Hochdruckunterstützung bietet und so die Produktionseffizienz weiter steigert.

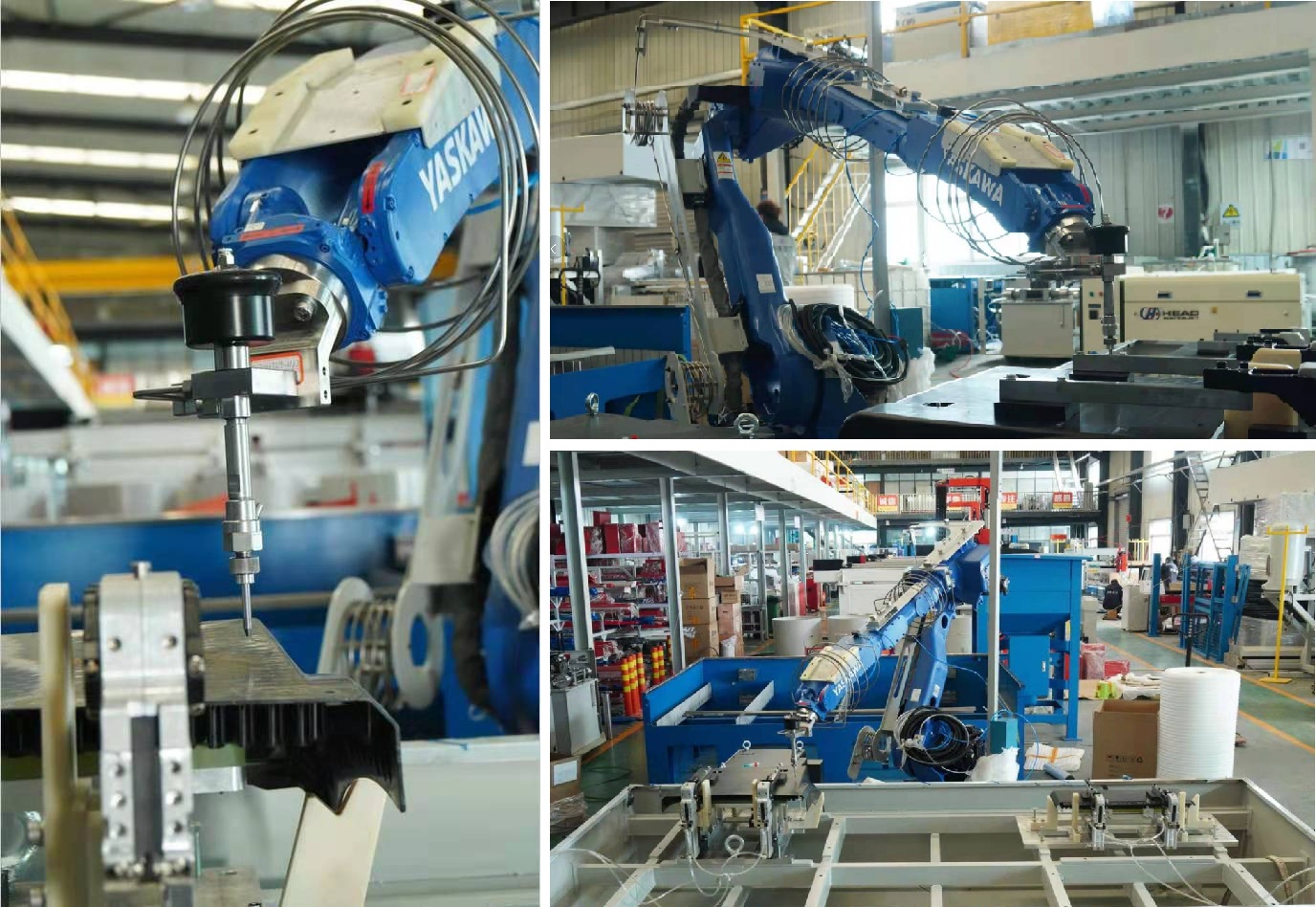

HEAD Waterjet beliefert einen bestimmten Automobilzulieferer mit einer Yaskawa GP-50-Roboterarm/HEAD42037Z-Roboterarm-Wasserstrahlschneidlösung

Bedarf des Kunden:
Der Kunde sucht nach einer Lösung zum Schneiden von Automobil-Nylonkomponenten wie Kotflügeln.
Designlösung:
Nach mehreren ausführlichen Gesprächen mit dem Kunden schlug das Forschungs- und Entwicklungszentrum von HEAD eine maßgeschneiderte Lösung vor: die Nutzung von Yaskawa GP-50 Roboterarm, gepaart mit dem HEAD-Wasserstrahlschneidkopf zum effizienten Schneiden von Bauteilen wie Kotflügeln. Wir haben maßgeschneiderte Vorrichtungen entworfen, um sicherzustellen, dass die Integration des Roboterarms und des Wasserstrahlsystems perfekt den Schneidanforderungen des Kunden entspricht. Um die betriebliche Effizienz zu steigern und die Sicherheit des Bedieners zu gewährleisten, haben wir außerdem einen Industriezaun rund um das System implementiert. Nach der Abnahmeprüfung äußerte sich der Kunde sehr zufrieden mit den Schneidergebnissen, die seinen Produktionsanforderungen voll und ganz entsprachen.

HEAD Waterjet beliefert einen bestimmten Automobilzulieferer mit einer Yaskawa GP-50-Roboterarm/HEAD42037Z-Roboterarm-Wasserstrahlschneidlösung

Schneiden von Reifenabschnitten Qualitätsprüfung (7)

Bedarf des Kunden:
Der Kunde benötigt eine effiziente und präzise Lösung zur Prüfung von Reifenquerschnitten zur Materialanalyse und Qualitätskontrolle.
Designlösung:
Reinwasserschneiden: Diese Methode verhindert thermische Schäden und stellt die Integrität des Reifenquerschnitts für qualitativ hochwertige Proben sicher.
Hochpräzises Fünf-Achsen-System: Dies ermöglicht flexible Schnittwinkel und präzise Schnitte bei komplexen Reifenstrukturen.
Benutzerdefinierte Vorrichtung: Entwickelt, um den Reifen sicher an Ort und Stelle zu halten und Bewegungen beim Schneiden zu minimieren.
Sicherheitsmaßnahmen: Industriezäune und eine automatische Not-Aus-Funktion sorgen für die Sicherheit des Bedieners.
Vorteile der Lösung:Diese Lösung liefert effiziente, präzise Schnitte bei gleichzeitiger Wahrung der Probenintegrität und Vermeidung thermischer Schäden. Es erfüllt die Inspektionsanforderungen des Kunden und hat großes Lob erhalten.

Wir sind HEAD Waterjet und bieten auch maßgeschneiderte Schneidlösungen an

Wir fertigen und liefern hochproduktive, zuverlässige und intuitive Wasserstrahlschneidemaschinen
