Lösungen zum Schneiden von Verbundwerkstoffen

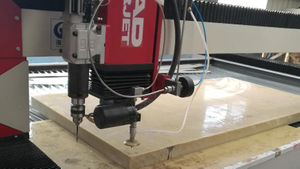

HEAD Waterjet bietet Kohlefaserverarbeitung Kunden mit AB5-Achsen-Wasserstrahllösungen HEAD2515BA/HEAD42037Z, die mit Bohrern und Roboterarmen ausgestattet sind

Bedarf des Kunden:
Zum Schneiden von Kohlefaserplatten ist es notwendig, spezielle Formschnitte gemäß den Zeichnungen durchzuführen, und es besteht die Hoffnung, dass das Stapelschneiden die Effizienz verbessern kann. Das mechanische Be- und Entladen reduziert den Arbeitsaufwand.
Designlösung:
Wählen Sie einen Roboterarm aus, der dem Arbeitspfad entspricht, um die Greifarbeit auszuführen. Beim Stapelschneiden wird nach der Überprüfung die maximale Anzahl an Schichten ermittelt, die gestapelt werden können, und das Werkzeug wird entsprechend der vom Kunden bereitgestellten Materialgröße angepasst. Je nach Werkzeuggröße wird eine 2,5 m x 1,5 m große Schneidplattform ausgewählt, und die AB5-Achse führt einen Neigungsausgleich durch, um die Schnittgenauigkeit sicherzustellen. Die Bohrvorrichtung wird zum Bohren des Schneidlochs installiert, um das Problem der Kantenschichtung zu lösen, das durch direktes Wasserstrahlschneiden verursacht wird. Der Kunde war mit dem Plan sehr zufrieden und unterzeichnete im ersten Auftrag vier Ausrüstungssätze.

HEAD Water Jet bietet Kesselherstellern Wasserstrahlschneidlösungen der Modelle HEAD3060BA/HEAD42037Z zum Schneiden an Carbon-Verbundfaserplatten

Bedarf des Kunden:
Es ist notwendig, Kohlenstoff-/Kohlenstoff-Verbundfaserplatten zu schneiden, einen Kreis mit einer Dicke von zu schneiden 20mm und einen Durchmesser von weniger als 3000mm, Schneiden Sie Löcher gemäß den Zeichnungen, und es sollte nach dem Schneiden keine Delaminierung geben. Je schneller die Schneidleistung, desto besser. Gelegentlich werden einige 6000-mm-Eisenplatten geschnitten.
Designlösung:
Der Wasserstrahl hat beim Schneiden von Verbundwerkstoffen einen natürlichen Vorteil, und das Problem der Delaminierung, über das sich Kunden Sorgen machen, muss man sich überhaupt keine Sorgen machen. Der präzise CNC-Betrieb macht das Schneiden gemäß den Zeichnungen einfach. Während des Materialtest-Schneideprozesses ermittelten wir die beste Schnittgeschwindigkeit für die Carbon/Carbon-Verbundfaserplatte des Kunden, zeichneten diese auf und teilten sie dem Kunden später mit. Schließlich haben wir das vorgeschlagen HEAD3060BA Ausstattungsplan für den Kunden. Nach der Inbetriebnahme der Anlage wurden der Produktprozess und die Produktionseffizienz des Kunden erheblich verbessert.

HEAD Waterjet bietet AC5-Achsen-Wasserstrahlschneidlösungen mit Bohrkopfgerät für neue Materialverarbeitungskunden, Modell HEAD2030BA/HEAD42037Z

Bedarf des Kunden:

Auf der Suche nach einer Ausrüstung, die schneiden kann Glasfasermaterialien, erfordert keine Kantenablösung, saubere Schnittfläche ohne Wärmereaktion und Winkelschneiden.

Designlösung:
Wählen Sie entsprechend der Materialgröße des Kunden eine 2M*3M-Schneidplattform. Die AC5-Achse kann die Winkelschneidanforderungen des Kunden erfüllen. Die Bohrvorrichtung wird zum Bohren des Schneidlochs installiert, um das durch direktes Wasserstrahlschneiden verursachte Kantendelaminierungsproblem zu lösen.

HEAD Waterjet bietet seinen Kunden kleine Wasserstrahlschneidemaschine Lösungen des Modells HEAD1010BA/HEAD42037Z

Bedarf des Kunden:
Erforderlicher Schnitthub 1000*1000MM, maximale Schnittstärke 200 mm, Schneiden Verbundwerkstoffe, da es sich um die Luft- und Raumfahrtindustrie eines bestimmten Landes handelt, hat der spezifische Schneidmaterialkunde nicht bekannt gegeben.
Designlösung:
Nachdem wir diesen Auftrag erhalten hatten, legten wir großen Wert darauf und stellten den Kunden nach drei Monaten Design und Produktion dieses maßgeschneiderte Modell zur Verfügung. Die Maschine verfügt über eine lineare Modulplattform, um die Raumnutzung zu maximieren und das Problem des geringen Platzbedarfs effektiv zu lösen. Gleichzeitig wird sichergestellt, dass es zu einer professionellen industriellen Produktionsausrüstung wird, die quantifiziert, die Effizienz verbessert und den Nutzen maximiert werden kann. Die maßgeschneiderte Plattform kann 2 Tonnen pro Quadratmeter tragen und überschreitet damit die maximale Belastbarkeitsgrenze von Haushalts-Wasserstrahlschneidemaschinen. Die maximale Schnittdicke beträgt 250 mm. Diese Maschine wird in der Luft- und Raumfahrtindustrie eines bestimmten Landes eingesetzt. Wir müssen die Informationen des Endbenutzers vertraulich behandeln, aber dieses Mal können wir uns unter vielen konkurrierenden Herstellern durchsetzen, was einmal mehr die technische Stärke und umfassende Stärke von HEAD Water Jet beweist.
