'One-Touch-Aktivierung ' für intelligentes Schneiden! Enthülle der Vollprozess-Wasserstrahl-Schneidproduktionslinie für Sitzrahmenschweißpunkte

Einführung

In der anspruchsvollen Welt der Automobilherstellung ist die Integrität von Komponenten von größter Bedeutung, insbesondere für kritische Sicherheitsmerkmale wie Sitzrahmen . Die Gewährleistung der Stärke und Qualität jedes Schweißpunkts ist nicht verhandelbar. Traditionelle Schweißmethoden können zeitaufwändig und arbeitsintensiv sein und häufig mit gefährlichem manuellem Schnitt beinhalten. In diesem Artikel wird eine revolutionäre 'One-Touch-Aktivierung ' intelligent Slicing-Lösung vorgelegt: Eine Produktions- Vollprozess, Schnittlinie mit speziell für die genaue Vorbereitung von Sitzrahmenschweißpunkten , die Optimierung der Qualitätskontrolle, die Verbesserung der Sicherheit und die Stromlinienproduktion.

Die Kritikalität der Sitzrahmenschweißpunktinspektion

Automobilsitzrahmen sind komplexe Strukturen, die aus zahlreichen Schweißverbindungen bestehen . Jede Schweißnaht muss strenge Qualitätsstandards erfüllen, um die Sicherheit der Insassen während der Kollisionen und in der gesamten Lebensdauer des Fahrzeugs zu gewährleisten. Eine umfassende Untersuchung dieser Schweißpunkte ist entscheidend und erfordert häufig zerstörerische Tests oder eine präzise Materialentfernung, um die Schweißnaht für eine detaillierte Analyse freizulegen. Die Herausforderung besteht darin, diese Operationen schnell, genau und effizient auf einer Produktionslinie mit hohem Volumen auszuführen.

Traditionelle Herausforderungen in der Schweißpunktvorbereitung

In der Vergangenheit hat die Vorbereitung von Schweißpunkten für die Inspektion mehrere Herausforderungen dargestellt:

• Manuelle Prozesse: Wenn Sie auf Werkzeuge wie Winkelschleifer für die Entfernung von Schweißpunkten angewiesen sind , sind arbeitsintensiv, inkonsistent und kann möglicherweise das umgebende Material beschädigen. Dieser Ansatz führt auch erhebliche Sicherheitsrisiken für die Betreiber.

• Zeitaufwändig: Die manuelle Vorbereitung ist von Natur aus langsam, wodurch Engpässe im Inspektionsprozess erzeugt werden und der Gesamtproduktionsdurchsatz behindert.

• Sicherheitsbedenken: Traditionelle Schneidemethoden erzeugen Funken, Staub, Wärme und erhebliche Lärm, steuern berufliche Gefahren und erhöhen das Risiko von Unfällen.

• Mangelnde Präzision: Bei manuellen Techniken ist es schwierig, präzise, ​​wiederholbare Kürzungen für eine konsistente Inspektion zu erreichen, was die Zuverlässigkeit der metallurgischen Analyse beeinflusst.

Einführung der 'One-Touch-Aktivierung ' Wasserstrahl-Schneidproduktionslinie

Diese innovative Lösung integriert fortschrittliche Robotik , präzise Wasserstrahltechnologie und intelligente Automatisierung, um eine nahtlose, hocheffiziente Produktionslinie für die Vorbereitung von Sitzrahmenschweißpunkten zur Inspektion zu schaffen. Die 'One-Touch-Aktivierung' -Konzept bedeutet die vereinfachte Benutzeroberfläche und den automatisierten Workflow, der die menschliche Intervention minimiert und die Produktivität maximiert. Damit ist es eine ideale Wahl für die Automobilherstellung.

Schlüsselkomponenten und Workflow:

1. Schloss Schutzarbeitsstation: Der gesamte Wasserstrahlschneiderbereich , einschließlich des Roboterarms und des Positionierers , befindet sich in einer vollständig geschlossenen Schutzworkstation . Diese kritische Designfunktion:

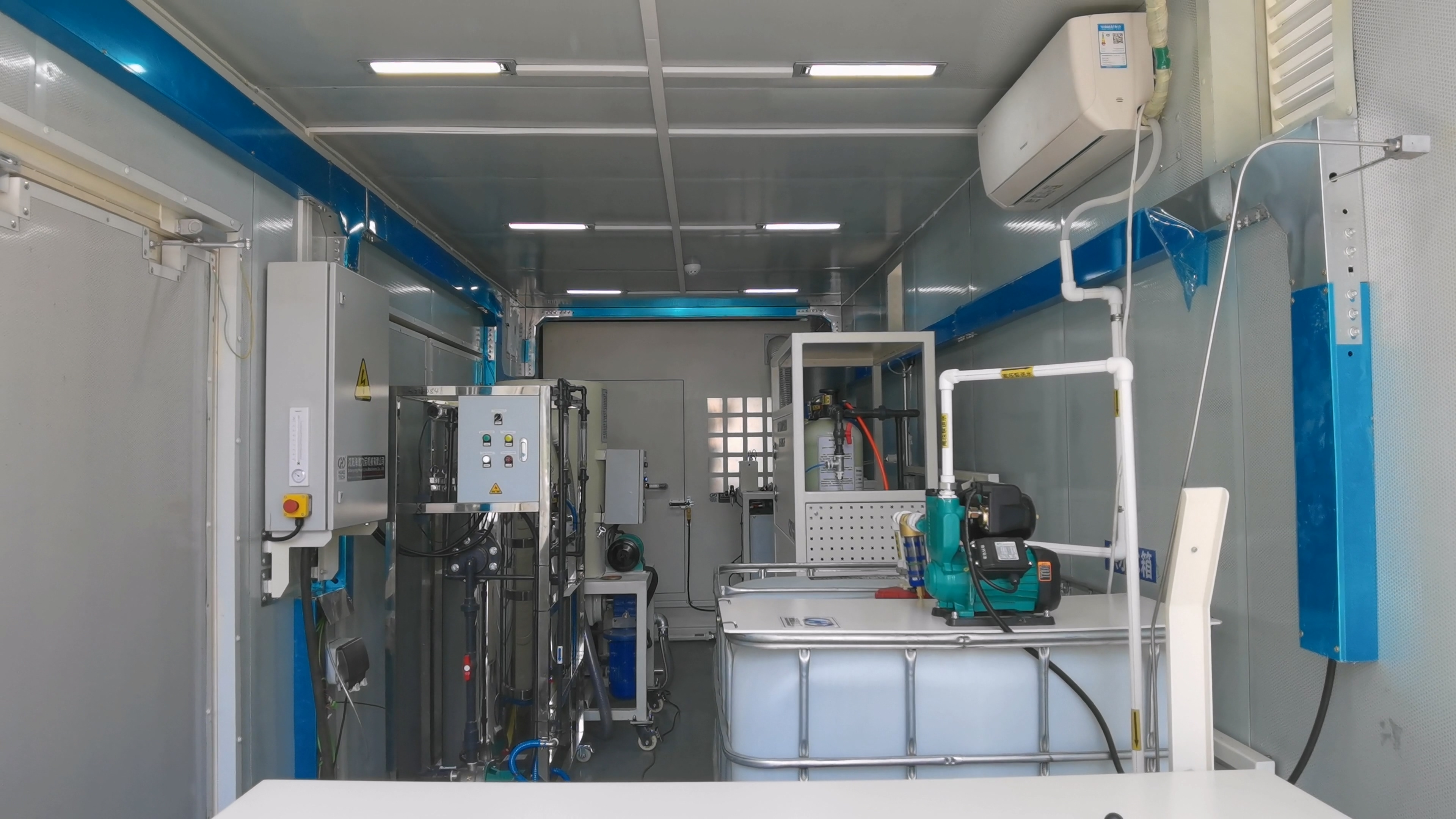

• Isoliert effektiv das Rauschen: Die Workstation zusammen mit der Pumpe, der Schleifversorgung, des abrasiven Entfernungssystems und des Wassertanks wird in einem schalldichtem Raum installiert , wodurch die Betriebsgeräuschpegel erheblich reduziert und die Arbeitsumgebung verbessert werden.

• Steigerung der Sicherheit: Enthält Wasserspray- und Schleifpartikel, die die Sicherheit des Bedieners verbessert und einen sauberen Arbeitsbereich aufrechterhalten.

2. Automatisierte Teil -Identifizierung und Programmauswahl:

• Die Betreiber laden den manuell Sitzrahmen in die Workstation.

• Sie verwenden dann einen Barcode -Scanner , um die eindeutige Kennung des Werkstücks zu lesen. Diese Aktion ruft automatisch ab und wählt das entsprechende vorprogrammierte Schnittprogramm aus der Datenbank des Systems aus. Dies ist der Aspekt von 'One-Touch'-nach der Ermittlung weiß das System genau, was zu tun ist.

3. Roboter -Wasserstrahlschneidung mit Positionierer:

• Präzisionsschneide: Ein Multi-Achsen-Roboterarm , der mit einer Hochdruck- Wasserstrahldüse ausgestattet ist , schneidet genau oder 'Scheiben' den Sitzrahmen an festgelegten Schweißpunkten . Dies schafft saubere, genaue Querschnitte oder enthüllt bestimmte Bereiche für visuelle oder metallurgische Inspektion.

• Koordinierte Bewegung: Der Roboterarm arbeitet in Verbindung mit einem integrierten Stellvertreter (oder Turner ). Der Positionierer manipuliert und orientiert den Sitzrahmen und präsentiert die Schweißpunkte im optimalen Winkel für die Wasserstrahldüse . Diese Synergie sorgt für einen umfassenden Zugang und eine umfassende Effizienz für komplexe Sitzrahmengeometrien .

• Vorteil von kaltem Schneiden: Wasserstrahlschneidung ist ein kaltes Verfahren, der Wärmezonen (HAZ) und Materialdeformation verhindert, die die Integrität der Schweißnaht- oder Verzerrungsinspektionsergebnisse beeinträchtigen könnte.

• Automatisierter Betrieb: Sobald das Programm ausgewählt ist, führt der Roboterarm autonom die vorgefertigte Schnittbahn für die Schweißpunkte autonom aus . Dies ermöglicht den automatisierten Betrieb von der Materialplatzierung bis zum Schneiden, wobei während des Schneidvorgangs selbst keine manuelle Intervention erforderlich ist.

4. Schleifentfernungs- und Wassermanagementsysteme:

• Kontinuierlicher Betrieb: Fortgeschrittene Schleifentfernungssysteme löschen kontinuierlich ausgegebenes Granat und Schmutz aus dem Fängertank, verhindern das Aufbau und die Gewährleistung des ununterbrochenen Betriebs.

• Nachhaltigkeit: Integrierte Wassertanks und Recyclingsysteme minimieren den Wasserverbrauch und tragen zu einem umweltverträgteren Herstellungsprozess bei.

5. Automatisierte Teilentladung und Übertragung zur Inspektion:

• Nach Abschluss des Wasserstrich -Schneidvorgangs lädt der Bediener den vorbereiteten Sitzrahmen oder die genau geschnittenen Schweißpunktproben manuell aus . Diese werden dann zur weiteren Inspektion in die nächste Stufe der Qualitätskontrolle übertragen (z. B. visuelle Inspektion, metallurgische Analyse oder automatisierte nicht-zerstörerische Tests).

Die unerreichten Vorteile des Wasserstrahls für Schweißpunkte

Diese integrierte Wasserjet -Schneidlinie bietet erhebliche Vorteile gegenüber herkömmlichen Methoden:

1. Verbesserte Sicherheit und Effizienz: Es ersetzt die manuelle, gefährliche Aufgabe der Verwendung von Winkelschleifen für die Entfernung von Schweißpunkten . Dies drastisch verbessert die Sicherheit der Bediener , verringert Sicherheitsrisiken und steigert die Kürzungseffizienz . Die daraus resultierende Schnittqualität ist auch den herkömmlichen Methoden überlegen.

2. Schnelle Verarbeitungszeit: Das System reduziert die für die Schweißpunktvorbereitung erforderliche Zeit erheblich . Derzeit dauert die Bearbeitung eines einzelnen Schweißpunkts weniger als 1 Minute , wobei die Materialsplatzierung ca. 3 Minuten erfordert. Dies führt zu erheblichen Zeiteinsparungen für die Produktion mit hoher Volumen.

3. Automatisierter und nahtloser Betrieb: Die Schneidbahnen werden vorprogrammiert. Nach manueller Materialplatzierung scannt der Bediener einfach den Barcode, um das Programm auszuwählen, und drückt die Starttaste. Das System führt dann den Schneidvorgang automatisch ohne weitere manuelle Intervention aus und erreicht einen wirklich automatisierten Lauf vom Laden zum Schneiden.

Abschluss

Die 'One-Touch-Aktivierung' Intelligent Slicing Water Jet Cuting Production Line stellt einen erheblichen Sprung nach vorne in der Qualitätssicherung für Automobilsitzrahmen dar . Durch die automatische Automatisierung der genauen Erstellung von Schweißpunkten befasst sich die langjährigen Herausforderungen für Effizienz, Genauigkeit und Sicherheit in der Herstellung. Diese Vollprozess-Lösung mit einem beiliegenden Schutzstation , Roboter-ARM- , Positionierer und fortschrittlichen Unterstützungssystemen rationalisiert nicht nur die Produktionslinie, sondern erhöht auch den Standard für die Schweißinspektion , was letztendlich zu sichereren, qualitativ hochwertigen Fahrzeugen beiträgt und einen neuen Benchmark für die intelligente Fertigung in der Automobilindustrie festlegt.
