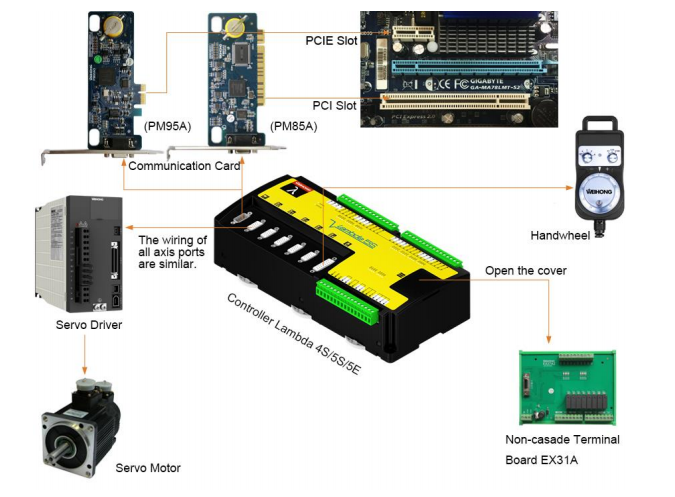

PM95A | Lambda-Regler | DB9M/P-Kabel |
olpath-Datei | Unterstütztes Dateiformat *.g/*.nc/*.u??/*.demo/*.iso/*.eng/*.cut/*.dxf/*.plt/*.txt |
Operationen | Verarbeitungstechnologie Array, Mirror&Rotate, Cycle-Bearbeitung |
Komfortable Bedienung | Handradführung, Haltepunktfortsetzung, Werkzeugauswahl |
Hochgeschwindigkeits-Hochpräzisionsoptimierung | Interpolationsalgorithmen T-Typ-, S-Typ- und LEP-Algorithmen |
Softwaresprache | Chinesisch, Englisch, Russisch |
Sicherheit & Zuverlässigkeit | Software-Alarme Alarme für Programmfehler, Betriebsfehler, Überfahrfehler, SPS-Fehler und E/A-Kommunikationsfehler |
PRODUKTDETAILS:
NCStudio ist eine BUS-Protokollsteuerung mit einer Mehrachsen-CNC-Steuerung mit absoluter Position, die die leistungsstarke, präzise und optimierte Steuerung der 5-Achsen-Wasserstrahlschneidtechnologie unterstützt.
EINFACH ZU VERWENDEN:
Eingebaute Materialdatenbank, wählen Sie einfach das Material und die Dicke aus, die Maschine erledigt automatisch die verbleibende Arbeit und liefert Ihnen ideale Teile.
DYNAMISCHE GESCHWINDIGKEITSREGELUNG:
Automatische Beschleunigungs-/Verzögerungssteuerung in Details oder Ecken zur Optimierung der Schnittqualität.
Z-HÖHENSTEUERUNG:
1, AUTO TRACKING (optional): Verwendung mit Höhendetektor.
2. Dicke eingeben: Geben Sie die Dicke ein, um die Steuerung zu benachrichtigen.
3. MOVE & SET: Manuelles Bewegen und Einstellen der Schnitthöhenposition.
4. Über das Programm: Der Benutzer kann die Höhe während des Schneidens steuern, indem er das Z-Volumen programmiert.
AUTOMATISCHE DOPPELDRUCKUMSTELLUNG:
Niederdruckperforation und Hochdruckschneiden optimieren das Schneiden von spröden Materialien.
Perforation mit niedrigem Schleifmittelvorschub unter niedrigem Druck, automatisches Schichtschneiden mit hohem Schleifmittelvorschub unter hohem Druck, insbesondere für dicke, zerbrechliche Materialien. Verwenden Sie zum Schneiden (Schreiben) nur geringen Druck (keinen hohen Druck).
ÜBERSCHREITUNGSSCHUTZ:
X-, Y-, Y1-, Z-, A-, B- (C)-Achsen-Endschalterschutz X-, Y-, Y1-, Z-, A-, B- (C)-Achsen-Soft-Limit-Schutz zur Vermeidung von Unfällen während der Bearbeitung
WIEDERHERSTELLUNG NACH STROMAUSFALL:
Der Benutzer kann das Programm nach der Unterbrechung fortsetzen, und das Absolutwert-Servosystem garantiert Genauigkeit
CNC-SCHLEIFMITTELZUFUHR:
Die Schleifmittelmenge ist programmierbar, spart bis zu 15 % und maximiert die Realisierung Ihrer Anwendung.
ABGLEICH MIT CAD/CAM-SOFTWARE VON DRITTANBIETERN:
Benutzer können sich direkt an Drittanbieter von Vorverarbeitungssoftware wie IGEMS wenden, und die Geschwindigkeit und Ventilsteuerung können durch ein Optimierungsprogramm definiert werden.
SCHNITTKOSTENSCHÄTZUNG:
Benutzer können eine schnelle Programmsimulation durchführen und die Gesamtbearbeitungszeit gemäß den ausgewählten Material- und Dickendaten erhalten.
1.1 INTEGRIERTE SCHNITTSTELLE
Die integrale Schnittstelle von NcEditor umfasst: [Titelleiste], [Menüleiste], [Symbolleiste], [Zeichnungssymbolleiste], [Statusleiste], [Attributspalte für Bearbeitungsparameter], [Objekteditorraum], [Objektlistenleiste], [Linealbalken].Darunter umfasst die [Objektlistenleiste]: [Objektlistenfenster], [Objekteigenschaftsfenster];[Bearbeitungsparameter-Attributspalte] enthält: [Bearbeitungsparameter-Farbfenster], [Bearbeitungsparameter-Änderungsfenster].Siehe Abb. 10-1
1.2 OBJEKTLISTE FENSTER
Die Objekte im [Objektlistenfenster] entsprechen den Objekten im [Objektbearbeitungsbereich]; beim Zeichnen von Objekten im [Object Edit Space] die entsprechenden Objekte wird automatisch im [Objektlistenfenster] hinzugefügt; Wenn Sie sich in der [Objektliste beim Auswählen oder Abwählen eines Objekts im Fenster] befinden, führt das Objekt im [Objektbearbeitungsbereich] denselben Vorgang aus. [Objektlistenfenster] Spezifische Funktionen:
Das Kästchen vor dem ausgewählten Objekt kann ein einzelnes Objekt oder eine Reihe mehrerer Objekte auswählen;
Deaktivieren Sie das Kästchen vor dem Objekt, um die Auswahl eines einzelnen Objekts oder einer Reihe mehrerer Objekte aufzuheben;
Mehrere ausgewählte Objekte können als Gruppe festgelegt werden;
Das Zerbrechen von Objekten in einer Gruppe bewirkt, dass sie zur vorherigen Gruppe zurückkehren;
Gruppe als aktuelle Arbeitsgruppe festlegen: Wenn eine Datei mehrere Gruppen enthält und Sie eine der Gruppen bearbeiten möchten, müssen Sie die Gruppe als aktuelle Gruppe festlegen
Während des Auf-/Ab-Schneidvorgangs der Z-Achse kann der Schneidkopf durch Einstellen des Hubhöhenparameters angehoben werden.
Am Systemunterbrechungspunkt wird die automatische Speicherposition wiederhergestellt und beendet, der Benutzer kann die Arbeit fortsetzen und die Genauigkeit wiederherstellen, indem er zum Referenznullpunkt zurückkehrt.
Der System-Backup-Benutzer kann das gesamte System sichern und separat speichern.Bei Fehlern oder Unfällen kann der Benutzer das System einfach wiederherstellen.
Online aktualisieren. Hersteller nutzen das Internet, um kostenlose Online-Updates fernzusteuern.
