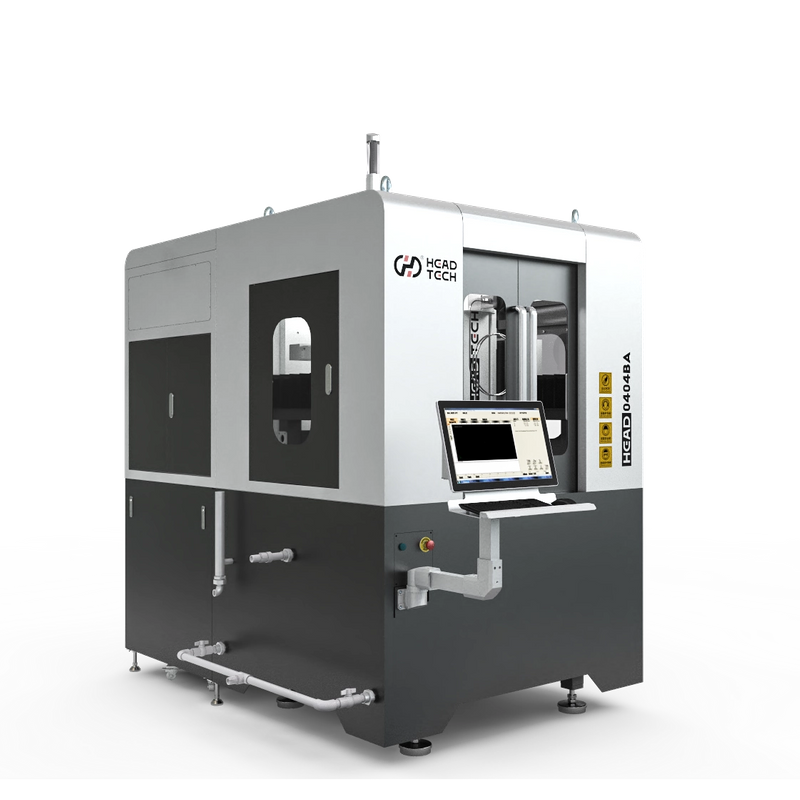

Head0404ba
HEAD
HS code: 84565000
Verfügbarkeitsstatus: | |
---|---|
Produktbeschreibung
Designideen:
Die vollständig geschützte Wasserstrahlschneidemaschine ist sicher, genau und umweltfreundlich und erfüllt die Bedürfnisse eines effizienten industriellen Schnitts.
Dieses Bearbeitungszentrum wurde speziell von Head WaterJet für wissenschaftliche Forschungsinstitutionen und Universitätslabors entwickelt. Das vollständige Design kann das Geräusch effektiv reduzieren, Schlammspritzen verhindern und den Betreibern einen wirksamen Schutz bieten. Außerdem ist das Design von Monoblock für die Installation und Demontage bequem.
Die Vorteile eines solchen Designs sind ziemlich offensichtlich:
kurze Ablagerungs- und Montagezeiten des Maschinenrahmens
Einfache und platzsparende Möglichkeit, auch größere Maschinen in Standard-Übersee-Behältern zu versenden
Technische Parameter
1. vollständig geschlossenes Sicherheitsdesign
Rauschreduktion 40 dB durch akustische Isolationsschichten
10 mm Polycarbonatfenster mit 180 ° -Sähmungwinkel
Reaktionszeit für Notstopps <0,1s
2. Präzisionsbewegungssystem
Yaskawa-Servo-Motoren mit 20-Bit-Absolut-Encodern
C3-Kugelschrauben mit Vorspannungsmechanismus
Lineare Führungsgenauigkeit: ± 3 μm/300 mm
3. Smart HMI -Integration
21 'Kapazitive Touch Panel mit Handschuhbetrieb
Offline -Programmierung über USB/Netzwerk
Echtzeit-Schneidwegsimulation
4.. Wartungsoptimierte Struktur
Werkzeugfreier Kettenabdeckungsersatzsystem
Zentralisierte Schmierung mit digitaler Überwachung
Tankdesign mit Schnellstraßen (3 Minuten Vollentwässerung)
Voll geschützte Wasserstrahl -Schneidplattform | |||
Modell | Head1010ba | Head0606ba | Head0404ba |
Motorleistung | 750W | 400W | 400W |
X-Achse-Reise | 1000 mm | 600 mm | 400 mm |
Y-Achse Reisen | 1000 mm | 600 mm | 400 mm |
Z-Achse Reisen | 150 mm | 150 mm | 150 mm |
Operationstischhöhe | ungefähr 1000mm | ungefähr 1000mm | ungefähr 1000mm |
Plattform-tragende Plattform | 250 kg | 150 kg | 100 kg |
Maximale Leerlaufgeschwindigkeit | 6m/min | 6m/min | 6m/min |
Schneidengenauigkeit | ± 0,1 mm | ± 0,1 mm | ± 0,1 mm |
Positionierungsgenauigkeit | ± 0,05 mm/m | ± 0,05 mm/m | ± 0,05 mm/m |
Wiederholen Sie die Positionierungsgenauigkeit | ± 0,03 mm/m | ± 0,03 mm/m | ± 0,03 mm/m |

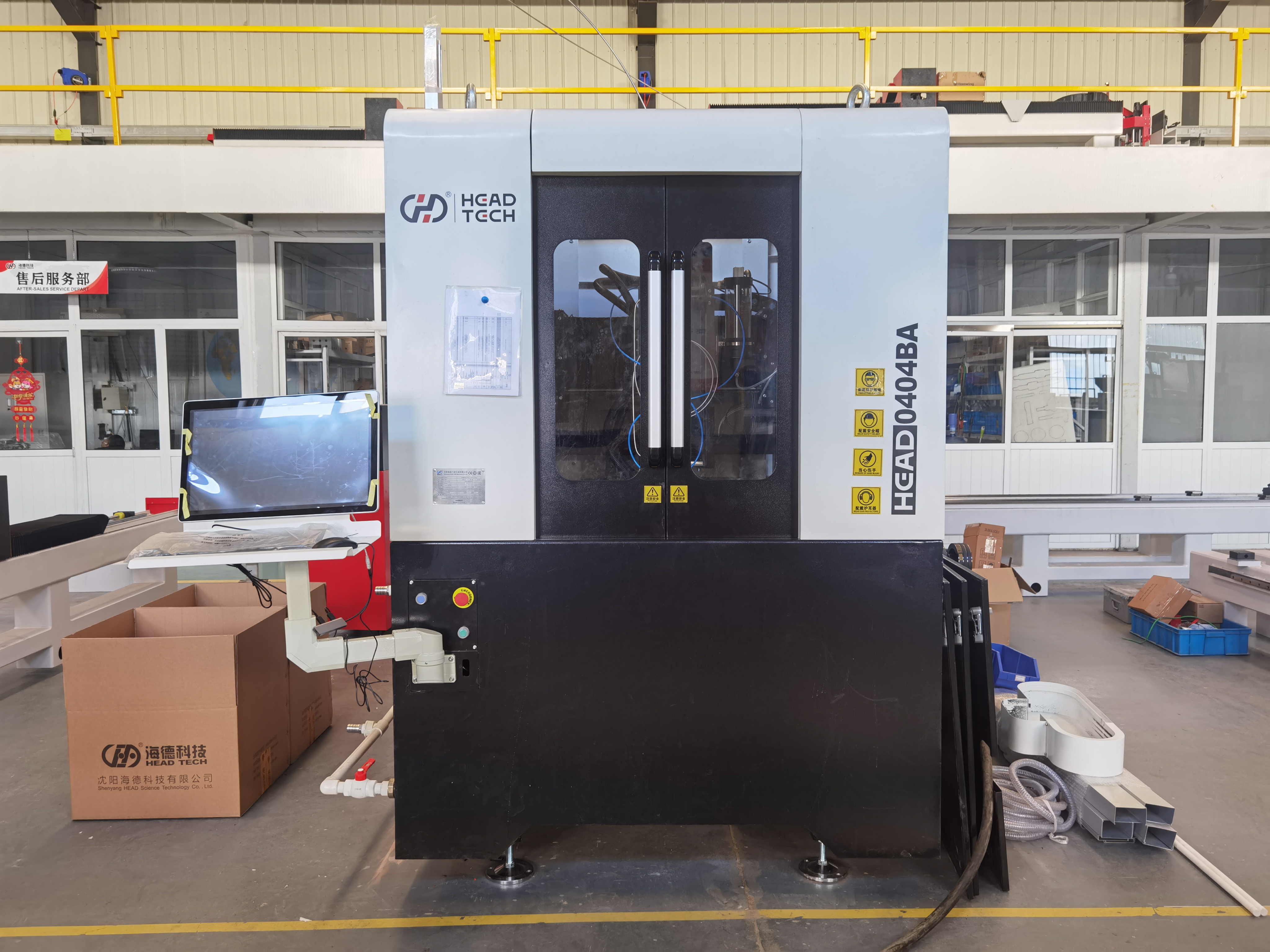

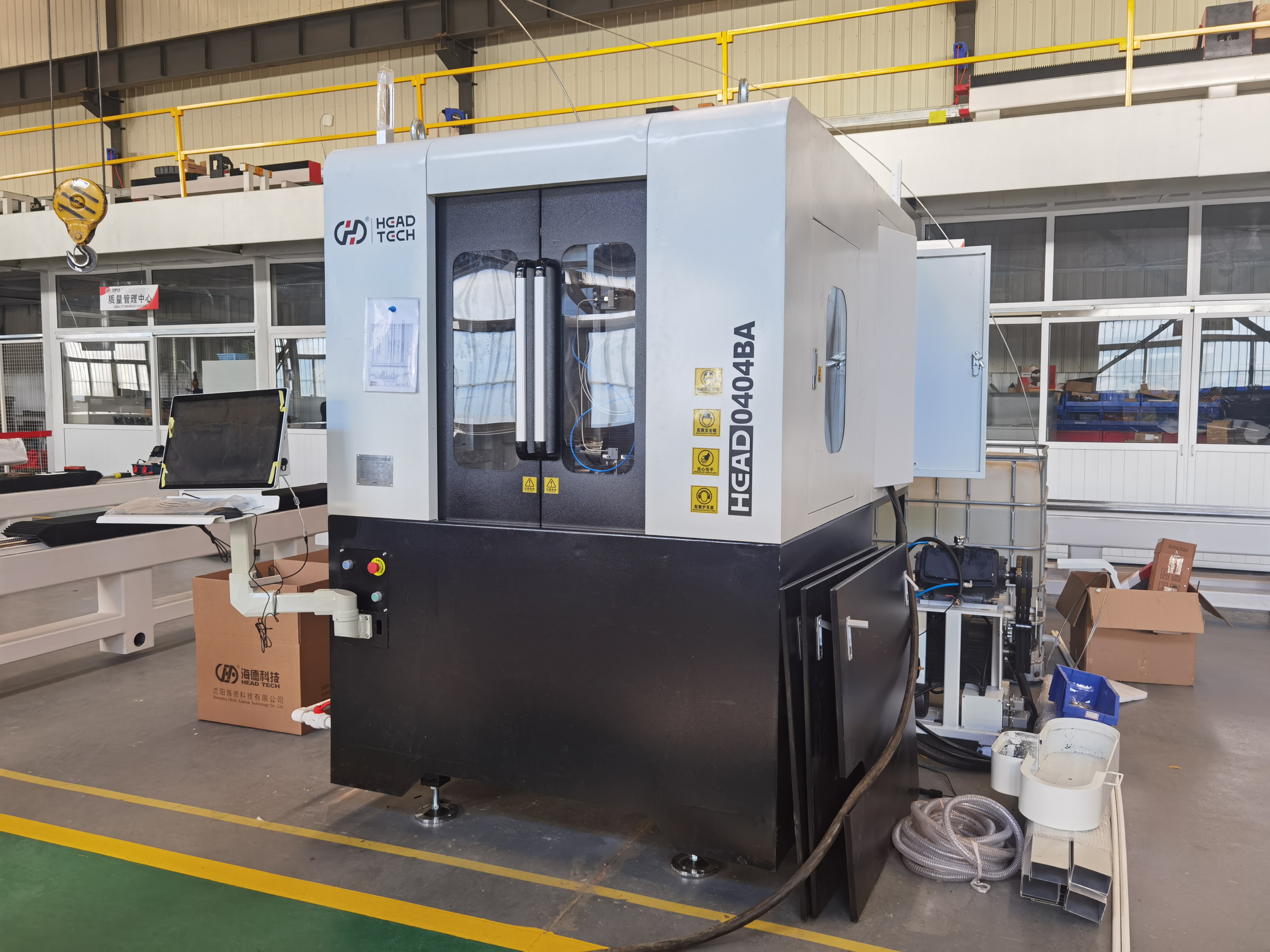

Maschinendetails

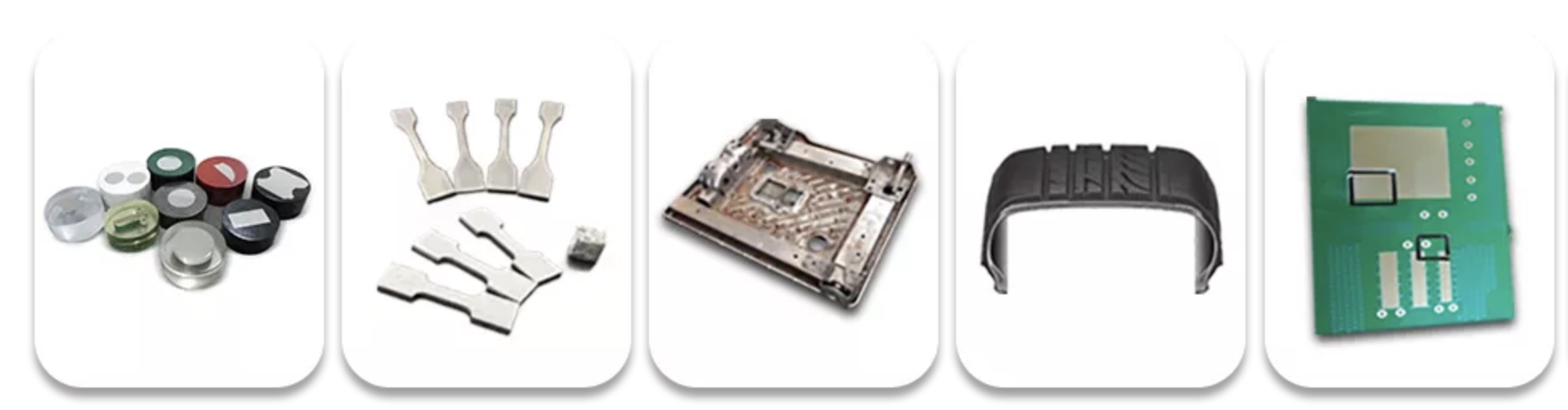

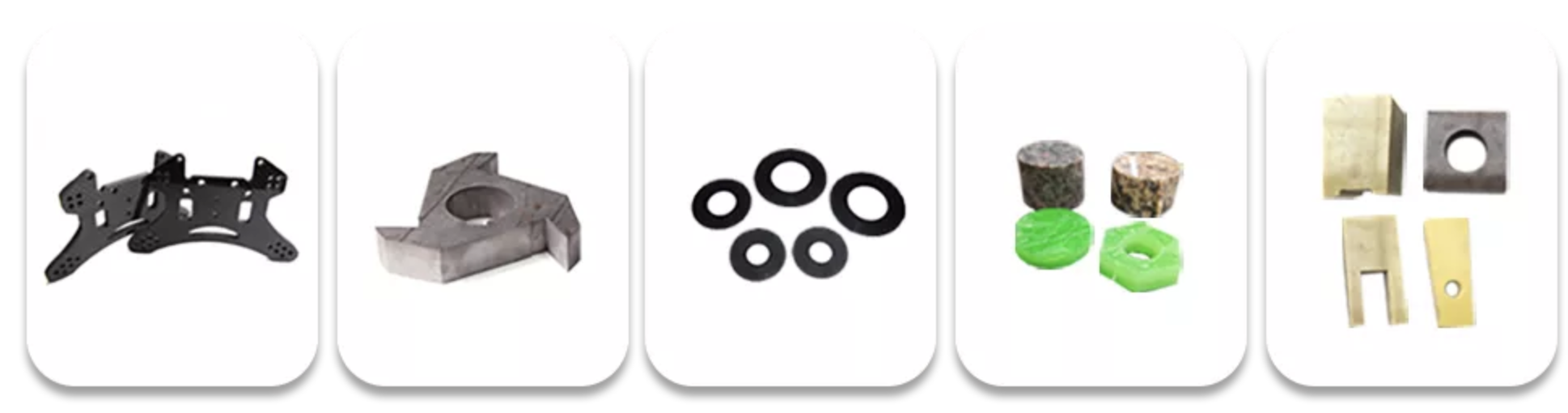

Proben schneiden
