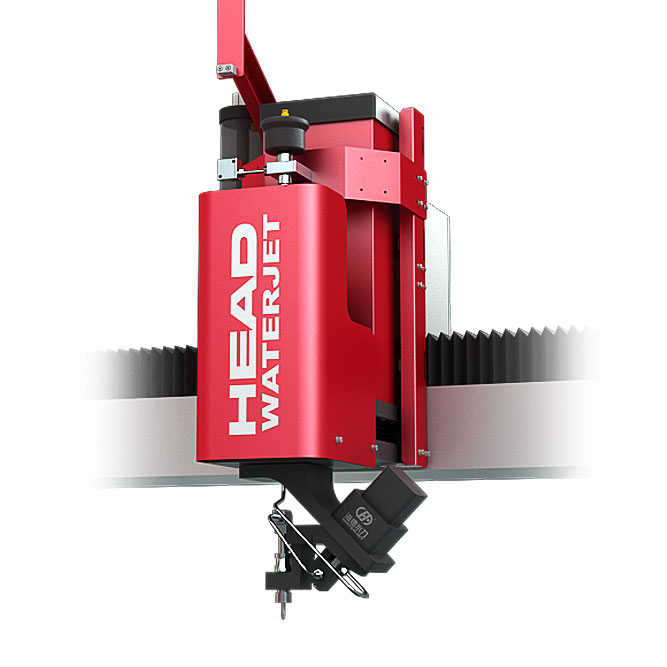

HEAD AC-5-Achse
HEAD
Der 3D-Schneidkopf hat fünf Achsen, 3 lineare und 2 rotierende.Es wurde sowohl für den reinen 3D-Schnitt als auch für den 2D-1/2-Schnitt (Flachschnitt mit Fase) entwickelt, ohne die Funktionalität des 2D-Schnitts (Flachschnitt) zu verlieren.Seine Designmerkmale bieten großartige Arbeitsmöglichkeiten.Vor allem die stufenlose Drehung in der C-Achse, die das Umspulen vermeidet, was zu einer Reduzierung der Arbeitszeiten und einem geringeren Risiko einer Beeinträchtigung der Schnittqualität führt.Am Drehrahmen der C-Achse ist es möglich, die Höhenverstellung und das Antikollisionssteuermodul anzuschließen. IP67 wasser-/staubdicht, hohe Genauigkeit und langlebige Leistung.
Der 3D-Schneidkopf hat fünf Achsen, 3 lineare und 2 rotierende.Es wurde sowohl für den reinen 3D-Schnitt als auch für den 2D-1/2-Schnitt (Flachschnitt mit Fase) entwickelt, ohne die Funktionalität des 2D-Schnitts (Flachschnitt) zu verlieren.Seine Designmerkmale bieten großartige Arbeitsmöglichkeiten.Vor allem die stufenlose Drehung in der C-Achse, die das Umspulen vermeidet, was zu einer Reduzierung der Arbeitszeiten und einem geringeren Risiko einer Beeinträchtigung der Schnittqualität führt.Am Drehrahmen der C-Achse ist es möglich, die Höhenverstellung und das Antikollisionssteuermodul anzuschließen. IP67 wasser-/staubdicht, hohe Genauigkeit und langlebige Leistung.
Artikel | Spezifikation |
Name | Fünfachsiger Wasserstrahl-Schneidkopf vom AC-Typ |
Dimensions | 386 × 222 × 698 mm |
Drehradius | 266mm |
Drehwinkel der A-Achse | ±70°/16°~-196° |
Drehwinkel der C-Achse | Unbegrenzt (oder ±540°) |
Schnittpräzision am Fixpunkt | ±0,05 mm |
Gewicht | 29kg |
Artikel | Spezifikation |
Name | Fünfachsiger Wasserstrahl-Schneidkopf vom AC-Typ |
Dimensions | 386 × 222 × 698 mm |
Drehradius | 266mm |
Drehwinkel der A-Achse | ±70°/16°~-196° |
Drehwinkel der C-Achse | Unbegrenzt (oder ±540°) |
Schnittpräzision am Fixpunkt | ±0,05 mm |
Gewicht | 29kg |
Vorteile des 5-Achsen-Wasserstrahlschneidens:
Hohe Steifigkeit des Mechanismus und geringe thermische Verformung.
• Hervorragender Schneideffekt: An den Ecken bleiben beim Bearbeiten von scharfen Winkeln unregelmäßiger Formen oder aufeinanderfolgender scharfer Winkel keine Punkte zurück.
• Hohe Bearbeitungseffizienz: Die C-Achse kann sich unbegrenzt und schnell drehen, was die Bearbeitungseffizienz verbessert.
• Dreidimensionales Schneiden: Mit der 3D-Schneidefunktion wird es zum Mosaikschneiden auf zylindrischen und gekrümmten Teilen verwendet.
• Breiter Bearbeitungsbereich: Es kann zylindrisches Parkett, große Fase, Bearbeitung von Autoteilen, Metallbearbeitung, Schneiden von nichtmetallischen Verbundwerkstoffen erreichen.
Schnittprobe
Vorteile des 5-Achsen-Wasserstrahlschneidens:
Hohe Steifigkeit des Mechanismus und geringe thermische Verformung.
• Hervorragender Schneideffekt: An den Ecken bleiben beim Bearbeiten von scharfen Winkeln unregelmäßiger Formen oder aufeinanderfolgender scharfer Winkel keine Punkte zurück.
• Hohe Bearbeitungseffizienz: Die C-Achse kann sich unbegrenzt und schnell drehen, was die Bearbeitungseffizienz verbessert.
• Dreidimensionales Schneiden: Mit der 3D-Schneidefunktion wird es zum Mosaikschneiden auf zylindrischen und gekrümmten Teilen verwendet.
• Breiter Bearbeitungsbereich: Es kann zylindrisches Parkett, große Fase, Bearbeitung von Autoteilen, Metallbearbeitung, Schneiden von nichtmetallischen Verbundwerkstoffen erreichen.
Schnittprobe
