HEAD4020BA-5AC
HEAD
HS code: 84565000

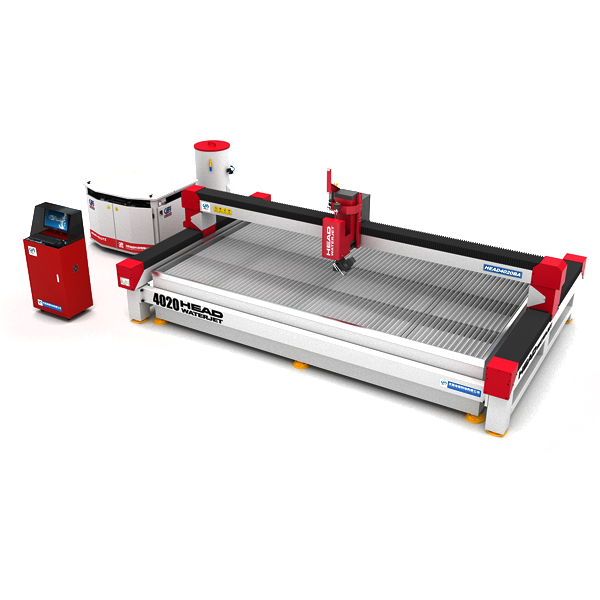

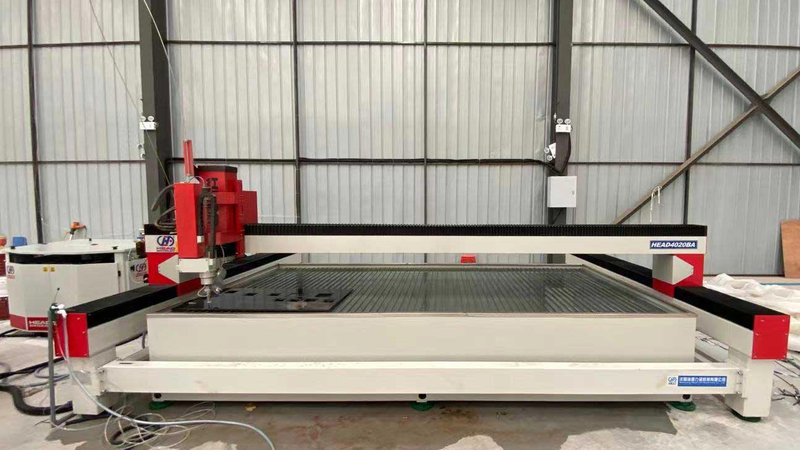

Die HEAD4020BA CNC-Ultrahochdruck-Wasserschneidemaschine ist eine Hochleistungs-CNC-Ultrahochdruck-Wasserschneidemaschine mit großem Hub in Portalbauweise, die eine gute Stabilität und Anpassungsfähigkeit aufweist.Seine einzigartige Gantry-Struktur eignet sich besonders zum Schneiden von Metallplatten. Alle Teile der Ausrüstung werden in Übereinstimmung mit internationalen Standards entworfen und hergestellt.Jedes Gerät wurde 130 Qualitätsprüfungen unterzogen und die Produktleistung ist stabil.130 Qualitätsprüfungen und 72-Stunden-Haltbarkeitstests vor dem Verlassen des Werks stellen die stabile Leistung der Schneidemaschine sicher, und die Lebensdauer der Schlüsselkomponenten kann 100.000 Stunden erreichen.
Ausrüstungszusammensetzung
Der komplette Satz Wasserstrahlausrüstung umfasst: HEAD4020BA CNC-Schneidplattform, CNC-System, Ultrahochspannungsgenerator, Schneidkopfsystem (optional 5AB/5AC 5-Achsen-Schneidkopf) HEAD automatisches Schleifmittelzufuhrsystem.
1. Verstärkerpumpe: Omron/Siemens PLC, Siemens-Motor, Wegeventil Japans Yuken, USA-Verstärker, zum der Pumpenqualität sicherzustellen.

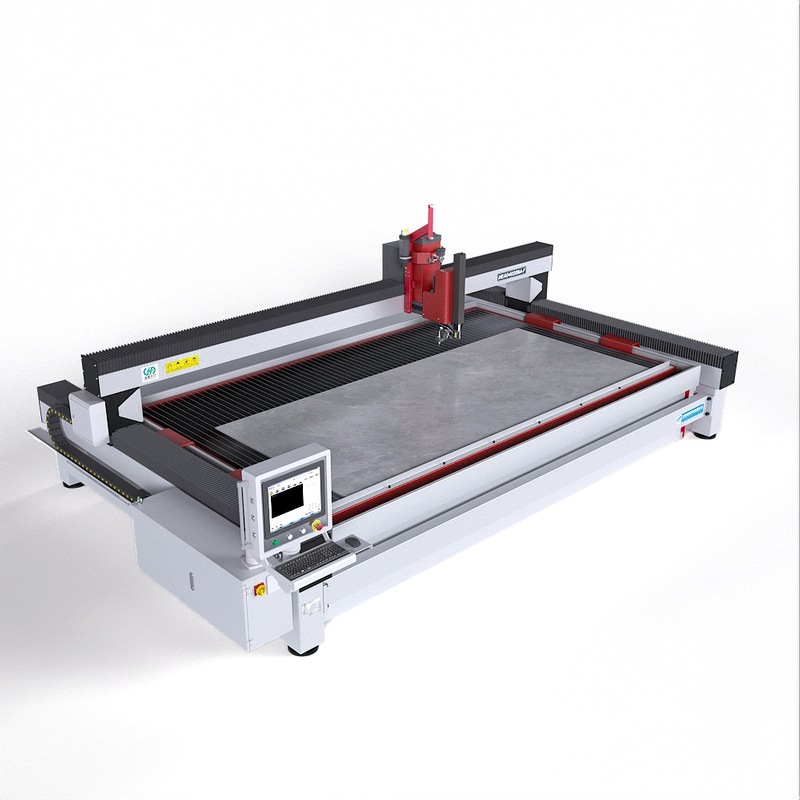

2. Schneidetisch: Panasonic-Servomotor.Hiwin-Linearführung, ABBA-Kugelumlaufspindel, automatisches Schmiersystem, Z-Achsen-Doppellinearführung (die meisten sind einzelne Linearführungen, sie lassen sich über einen langen Zeitraum leicht verformen) und Y-Achsen-Schweißmetall + Betonstruktur-Schneidetisch (Die meisten sind nur Schweißmetall ), um die stabile Leistung und Genauigkeit zu verbessern.X-Träger ist eine einmalige Extrusion, die eine Aluminiumlegierung formt, leicht und hochsteif.
3. CNC-Steuerung;Software von Weihong die beste und professionelle Marke, Schneider-Elektroteil usw.
4. Für Schleifmittelzufuhr, obere und untere Luftzufuhr, um die Stabilität der Sandzufuhr zu gewährleisten, um die Schnittqualität sicherzustellen.
5. Wir liefern ein Wasserenthärtersystem, damit Sie die Druckverstärkerpumpe und die Ersatzteile unter Verwendung der Lebensdauer verbessern können.
Modell | HEAD4020BA |
Arbeitsbereich | 4000*2000mm |
Maximale Laufgeschwindigkeit | 15m/Min |
X/Y-Positionierungsgenauigkeit | 0,05 mm/Min |
X/Y Wiederholgenauigkeit der Positionierung | ±0,02 mm/min |
Max. Abschrägungsgrad (A-Achse) | ±45° |
Maximaler Drehgrad (C-Achse) | ±720° |
Engel Genauigkeit | 0,01° |
Leistung | 220/380/400/415/480V-50/60HZ-3PH |
Anwendbares Schneidmaterial | Aufrichtiger Stein, Marmor, Keramik Baustahl, Edelstahl, Aluminium, Messing, Kupfer |
Garantie | 1 Jahr (ohne Verbrauchsteile) |
Kühlmodell | Luftkühlung/Wasser-/Ölkühlung |
Hochdruckdetails
Die HEAD4020BA CNC-Ultrahochdruck-Wasserschneidemaschine ist eine Hochleistungs-CNC-Ultrahochdruck-Wasserschneidemaschine mit großem Hub in Portalbauweise, die eine gute Stabilität und Anpassungsfähigkeit aufweist.Seine einzigartige Gantry-Struktur eignet sich besonders zum Schneiden von Metallplatten. Alle Teile der Ausrüstung werden in Übereinstimmung mit internationalen Standards entworfen und hergestellt.Jedes Gerät wurde 130 Qualitätsprüfungen unterzogen und die Produktleistung ist stabil.130 Qualitätsprüfungen und 72-Stunden-Haltbarkeitstests vor dem Verlassen des Werks stellen die stabile Leistung der Schneidemaschine sicher, und die Lebensdauer der Schlüsselkomponenten kann 100.000 Stunden erreichen.
Ausrüstungszusammensetzung

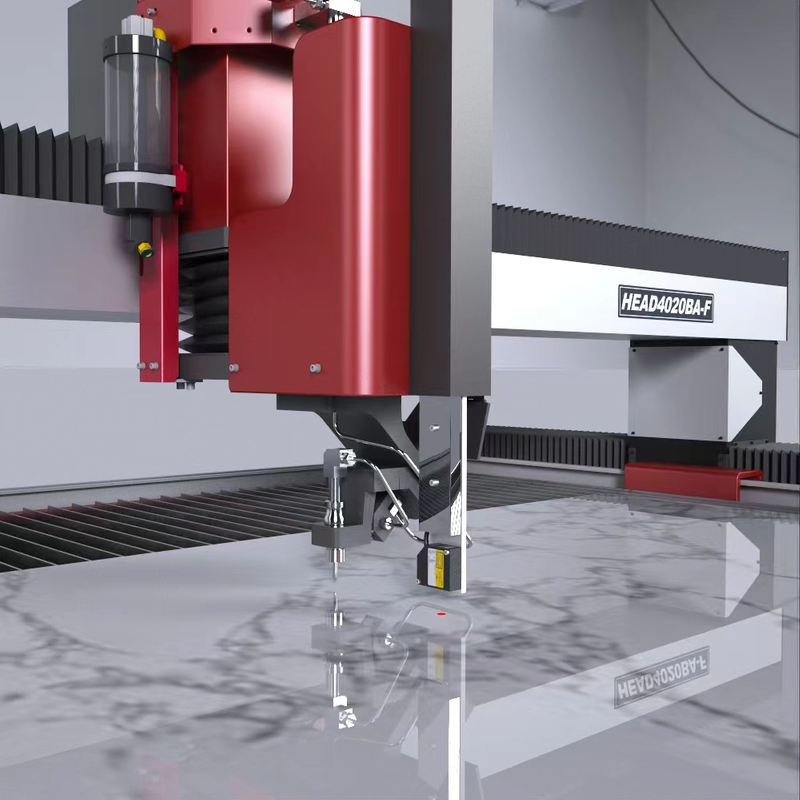

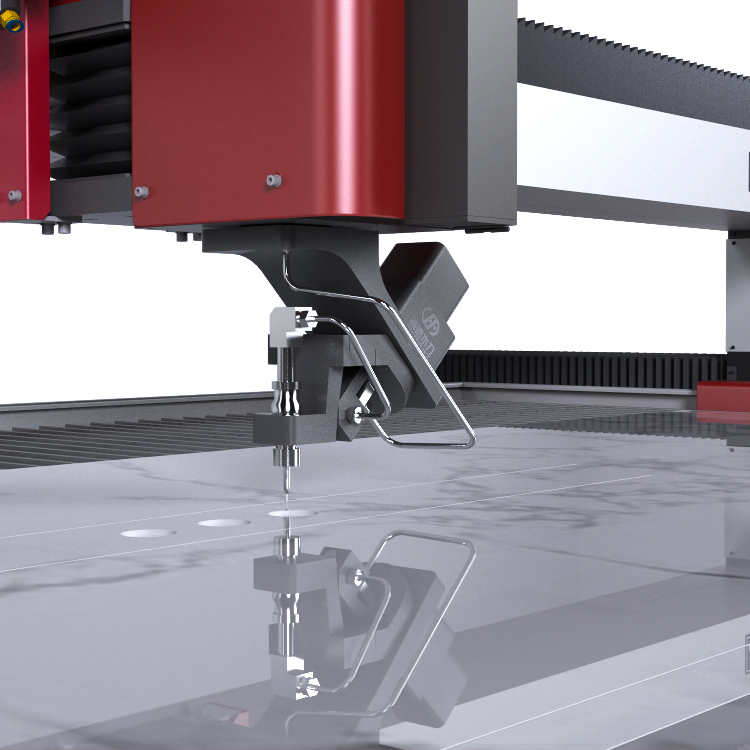

Der komplette Satz Wasserstrahlausrüstung umfasst: HEAD4020BA CNC-Schneidplattform, CNC-System, Ultrahochspannungsgenerator, Schneidkopfsystem (optional 5AB/5AC 5-Achsen-Schneidkopf) HEAD automatisches Schleifmittelzufuhrsystem.
