HEAD hat eine speziell für das Wasserstrahlschneiden von Metall entwickelte Maschine entwickelt
  • HEAD2030BA

  • HEAD

  • 84649011

Verfügbarkeitsstatus:

Produktbeschreibung

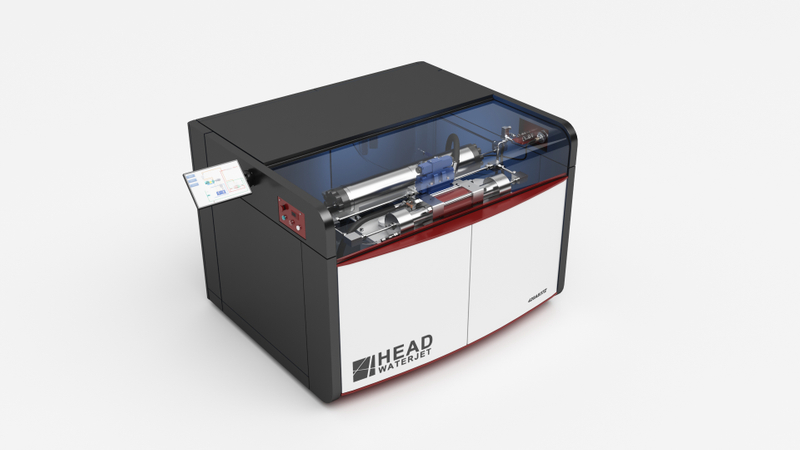

Wasserstrahlschneidemaschine

Struktur  :

²   Es verwendet importierte Kompressorteile und eine Einzylinder-Zweiwege-Kolbenstruktur mit fortschrittlicher Struktur, angemessener und hoher Stabilität.Garantieren Sie eine langfristige Druckausgabe, die stark und stabil ist.

²   Ausgestattet mit Siemens (Beide) Drehstrom-Asynchronmotor.

²   Die Hydraulikpumpe ist eine automatische variable Pumpe, die die Druckfernsteuerung verwendet, um die Hochdruckwasserversorgungskapazität durch die Niederdruckwasserpumpe zu verbessern, um die Systemeffizienz zu maximieren.Während die langfristige Arbeitseffizienz sichergestellt wird, steigt die Öltemperatur langsam an und ist für langfristige Stabilitätsarbeiten geeignet. Schaltschränke sind in allen Richtungen installiert, um die Wartung und Überholung der Ausrüstung zu erleichtern.

²   Plattenwärmetauscher, hohes Wärmeaustauschverhältnis, gute Wärmeübertragungswirkung, Steuerung der Hydrauliköltemperatur innerhalb des angegebenen Bereichs.

²   Sekundärer Wasserfilter, das Filterelement besteht aus importiertem Industriefilter aus Japan und wird im Schmelzblasverfahren hergestellt. Minimieren Sie Schäden an Hochdruckkomponenten wie Hochdruckdichtungen und -düsen, indem Sie Verunreinigungen im Wasser minimieren.

²   Ausgestattet mit japanischer Omron-SPS-Steuerung.

²   Ausgestattet mit Einlass-Umkehrventil, Entlastungsventil und Cartridge-Hydraulikventil.

²   Um den Motor beim Anlauf vor zu hohem Strom zu schützen, verwendet dieser Hochspannungsgenerator einen Stern-Dreieck-Start, damit das Stromsystem nicht unnötig hoch belastet werden muss.Es verfügt über eine langsame Startfunktion und einen Niederspannungsmodus, um Druck und Geräusche während des Starts automatisch zu reduzieren.

²   Ausgestattet mit einer importierten Hochdruckleitung, um die Laufzeit der Leitung zu verbessern

²   Mit automatischer Schutzfunktion bei Niederdruckwassermangel (Hochdruckpumpe unterbricht automatisch den Betrieb, wenn der Wassereinlassdruck niedrig ist)

²   Verwenden Sie eine Edelstahl-Wasserpumpe zur sekundären Wasserförderung, automatische Alarm- und Schutzfunktion für unzureichende Wasserversorgung, um Schäden an der Maschine aufgrund von Wassermangel oder unter Druck stehender Wasserquelle und Auswirkungen auf die Arbeitsleistung zu vermeiden.

²   Mit Niederdruckbohr- und Hochdruckschneidfunktion kann eine automatische Umwandlung von Hoch- und Niederdruck realisiert werden.

²   Rotationsölfilter garantiert den kontinuierlichen Betrieb der Maschine.



Maximaler Pumpenfluss

107 l/Min

Maximaler Durchfluss von   Hochdruckwasser

3,7 l/Min

Maximal verfügbarer   Wasserdüsendurchmesser

0,33 mm

Höchster Druck

420 MPa ( 60000 psi )

Schnittdruckintervall   Kontinuierliches

50-380 MPa ( kann selbst eingestellt werden )

Hauptmotorleistung

37 kW ( 50 PS )

Energieversorgung

380 V/50 Hz

Akkukapazität

1.2L

Maximale Schnittstärke

100mm

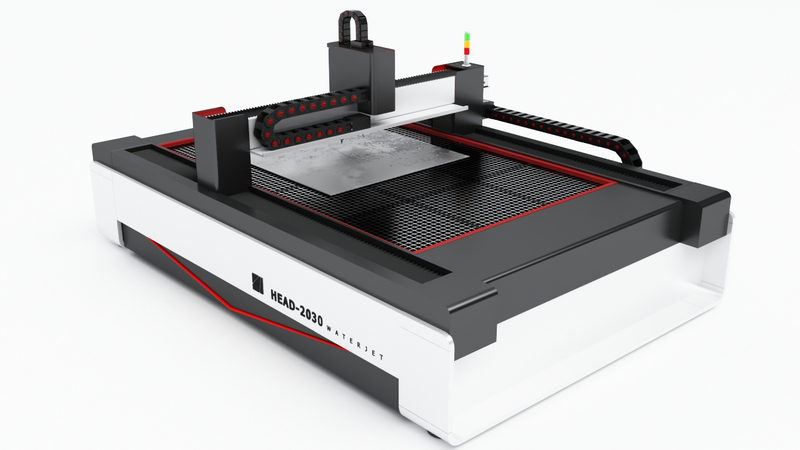

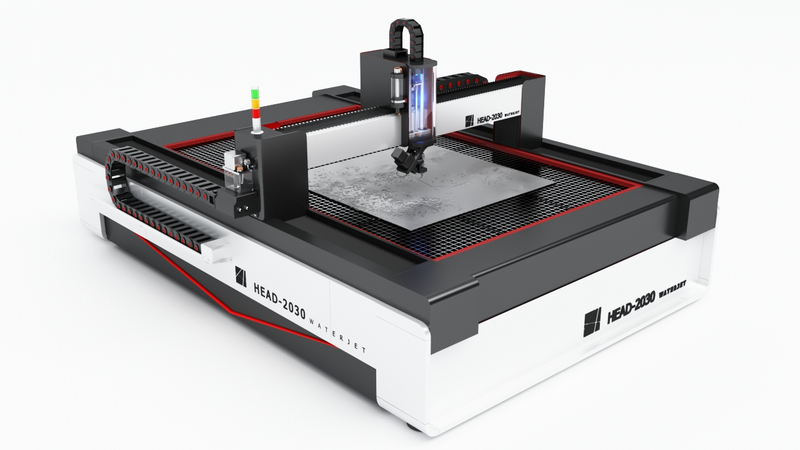

HEAD Wasserstrahlschneideplattform ( HEAD2030BA)

Wasserstrahlschneidemaschine

l   Annahme der Portalstruktur, schönes Aussehen, angemessenes Strukturdesign, gute Steifigkeit und Stabilität, gleichmäßige Kraft, stabiler, genauer und sicherer Betrieb

l   Das Maschinenbett und die tragende Plattform nehmen eine geteilte Struktur an, damit die langfristige Kraftänderung der tragenden Plattform die Genauigkeit der Werkzeugmaschine nicht beeinträchtigt.

l   Der X-Träger der Schneidplattform besteht aus einer Aluminiumlegierung mit einmaligem Extrusionsformen, die leicht, stahlfest und nicht verformbar ist.Es ist die fortschrittlichste Technologie bei Wasserschneidemaschinen.

l   Einführung von ABBA-Kugelumlaufspindeln und Linearführungen in Taiwan, um Übertragungsgenauigkeit, Langlebigkeit und hohe Qualität zu gewährleisten /

l   Die integrierte staubdichte Klappstruktur und die Y-Achsen-Schleppleine übernehmen eine eingebaute Struktur, die die Lebensdauer der Werkzeugmaschine erheblich verbessern und die Wartungs- und Nachwartungskosten senken kann.Die Übernahme des weltweit beliebtesten Designkonzepts ist die Entwicklungsrichtung der Wasserschneidemaschine.

l   Hochwertige Paletten und Spezialkabel für Langlebigkeit und Zuverlässigkeit

l   Die Verbindung zwischen Antriebsmotor und Kugelumlaufspindel erfolgt direkt über eine elastische Kupplung.Gegenüber anderen torsionssteifen Kupplungen hat sie den Vorteil der positiven und negativen Schwingungsdämpfung und die Übertragungsgenauigkeit ist höher.

l   Automatische Begrenzung des Überlaufs und doppelter Soft-Limit-Schutz

l   Die Hauptstrukturteile des Y-Bettes bestehen aus einer Gussstruktur und einer Betonstruktur.Nachdem das Metallteil gealtert ist, wird es durch Portalhobeln und Führungsschienenschleifen bearbeitet, um Spurendeformationen zu beseitigen und die mechanische Präzision für lange Zeit aufrechtzuerhalten.

l   Z-Achse mit Doppelschienen und 4 Gleitern für maximale Genauigkeit und Praktikabilität

l   Elektronisch gesteuertes intelligentes automatisches Schmiersystem gewährleistet die Übertragungsgenauigkeit und Lebensdauer der Schraube und der Führungsschiene

Strukturtyp

Gantry-Typ

Größe des Arbeitstisches

2100 mm × 3100 mm

Effektiver Verarbeitungsbereich

2000 mm × 3000 mm

Verfahrweg der Z-Achse

150mm

Übertragungsgeschwindigkeit

6000mm/min

Präzision steuern

±0,01 mm

Schnittgenauigkeit

±0,1 mm

Wiederholbarkeit

±0,05 mm

           Sandkontrollsystem

l   Das neue pneumatische Ventil ist empfindlich und zuverlässig, überwindet die einfache Möglichkeit, die Sandmenge durch Unterdruck zu steuern, und löst grundlegend die Probleme der Sandblockierung und des Sandbrechens.

l   Zuverlässiges Anti-Rückstau-Design und genaues Sand-Kontrollfeld vermeiden die Probleme von abrasiver Nässe, Sandblockierung und Sandbruch, die durch das Rückstau des Schneidkopfs verursacht werden, und gewährleisten die Kontinuität verschiedener Schneidzustände und eine präzise Steuerung.Die Menge an Schleifmittel kann die Verschwendung von Schleifmittel effektiv reduzieren.Dieser Artikel ist auch Standard bei Hyde-Geräten.

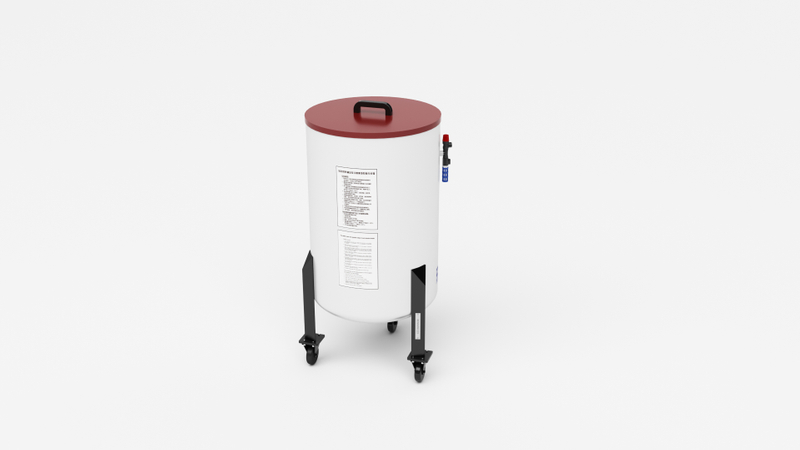

   Automatische Sandzuführung

Wasserstrahlschneidemaschine

l   Das von HEAD entwickelte automatische Sandzufuhrsystem bietet der Wasserschneidemaschine die Funktion, Sand zu speichern und das Schleifmittel automatisch auf die CNC-Arbeitsplattform zu übertragen, was den Automatisierungsgrad von HEAD waterjet vollständig widerspiegelt.Dies ist die Standardkonfiguration der Produkte der HEAD Waterjet-Serie.

l   Keine elektronische Steuerung erforderlich, einfach zu bedienen, zuverlässiger Betrieb, wartungsfrei

l   150 Liter Volumen liefern die Sandmenge, die für 8 Stunden ununterbrochenes Schneiden benötigt wird

l   Der während der Arbeit erforderliche Druck des komprimierten Gases beträgt weniger als 0,2 MPa, das Sandvolumen ist gleichmäßig und die Beförderung ist stabil.

l   Ausgeklügelter Lufteinlass am oberen und unteren Ende, um eine gleichmäßige Sandabgabe und keine Sandblockierung zu gewährleisten



Der hochpräzise AC-Fünf-Achsen-Wasserschneidkopf, der hochzuverlässige Absolutwert-Encoder-Servomotor kann ohne den Nullpunktschalter gestartet werden, was die Zeit für die Rückkehr zum Nullpunkt spart und den mechanischen Ausfall der gesamten Maschine reduziert.Ein präzises 3D-Werkstückschneiden kann durch die Verwendung eines hochpräzisen und zuverlässigen Geschwindigkeitsreduziermechanismus mit einer Positioniergenauigkeit von 1,5 Bogenminuten erreicht werden

Wasserstrahlschneidemaschine

2

>>>Kurze Einführung von HEAD waterjet company

HEAD Wasserstrahl ist eine unabhängige Technologieforschung und -entwicklung, High-Tech, Förderung von hoher Qualität, hohe Glaubwürdigkeit des Fokus auf großen Hersteller von Ultrahochdruck-Wasserschneidemaschinen.Hat sich mit Wasserstrahlschneiden, Forschung und Herstellung beschäftigt und ist einer der professionellsten Wasserstrahlhersteller in den Bereichen Steinparkett, Glasparkett, Metallformschneiden, Luft- und Raumfahrt, Militär und anderen Forschungs- und Fertigungsbereichen.Wir sind eine Produktions- und Handelskombination für Wasserstrahlschneidemaschinen in Liaoning, China, mit mehr als 15 Jahren umfassender Erfahrung und einem professionellen Vertriebsteam.HEAD Wasserstrahl, damit ist Schneiden kein Problem mehr!

Qualität und Kredit gehen den ganzen Weg.HEAD, ein Unternehmen, das den harten Wettbewerb auf dem Markt überlebt hat, hat eine sehr starke nationale Kultur und entwickelt sich Schulter an Schulter mit der Welt und dieser Ära.Wir sind entschlossen, unsere Träume Schritt für Schritt mit den Vorteilen der Hochtechnologie zu verwirklichen.

Wasserstrahlschneidemaschine

>>>Versuchen Sie, dies zu lesen -------Unser Service

1. Kostenlose Wartung für  12 Monate.
2. Wir stellen die Verbrauchsteile zum Agenturpreis zur Verfügung.
3.  24 Stunden Online-Service , kostenloser technischer Support.
4. Maschine wurde vor Auslieferung justiert, Betriebsdiskette ist im Lieferumfang enthalten.Wenn es irgendwelche anderen Fragen gibt, bitte sagen Sie es mir.
5. Wir haben manuelle Anweisungen und  Videos für die Softwareinstallation , den Betrieb und die Verwendung und Wartung der Maschine.Wir schicken professionelle Techniker in die Fabrik des Kunden, bieten ihnen eine zweiwöchige Schulung an, einschließlich Arbeitsprinzip der Maschine, Auto-CAD-Zeichnung, allgemeine Probleme und Lösungen usw.

阿里用售后服务

>>>Versuchen Sie, dies zu lesen -------FAQ
Q1: Besteht diese Maschine das CE-Zertifikat?
A2: Ja, diese Maschine hat das  europäische CE-  Zertifikat bestanden und erfüllt den  Sicherheitsstandard.
Q2: Wie viel Schnittstärke?
A2: Marmor ist 0-120 mm;Granit ist 0-110 mm;Fliesen sind 0-40 mm;Glas und Mosaik ist 0-80 mm;Stahl, Edelstahl, Kupfer ist 0-60 mm;Aluminium ist 0-80 mm;Kunststoff, Acryl, Schaum ist 0-200 mm.Mit unserem Doppeldrucksystem kann es 0-160 mm Stahlblech und 0-200 mm Steine ​​​​schneiden.Es ist gut für Kunden, die dickere Materialien schneiden.

Wasserstrahlschneidemaschine
