Tragbare Wasserjets werden bei der Reparatur und Verbreitung von Öl- und Gaspipeline -Panzern häufig eingesetzt.
  • HEAD

Verfügbarkeitsstatus:

Produktbeschreibung

Kopfverschneidungsmaschine mit tragbarem Wasserstrahl



Die tragbare Wasserjet -Schneidmaschine mit dem Kopf bietet Kunden eine flexiblere Schneidlösung. Tragbares Wasserstrahlschnitt wird hauptsächlich zum Schneiden von brennbaren und explosiven Objekten im Feld verwendet. Es verwendet Wasser als Arbeitsmedium und hat 'kaltes Schneiden« -Scharakteristika, wodurch die Notwendigkeit des herkömmlichen Schneidemethodens mit hoher Temperatur, statischer Strom, Funken und anderen Explosionsgefahren entsteht!



Der tragbare Wasserstrahlschneidemaschine bietet Kunden flexiblere Schneidlösungen. Tragbares Wasserstrahlschnitt wird hauptsächlich zum Schneiden von brennbaren und explosiven Objekten in freier Wildbahn verwendet. Es verwendet Wasser als Arbeitsmedium und hat die Eigenschaften von 'kaltem Schneiden', wodurch die Explosionsgefahren wie hohe Temperatur, statischer Elektrizität, Funken usw. beseitigt werden, die durch herkömmliche Schnittmethoden mitgebracht wurden!


Wasserstrahlschneidemaschine


Vorteile der tragbaren Wasserstrahlschneidemaschine:

1. Dieses Wasserstrahlsystem hat Varianzaspekte wie Gasrohrschneiden, Bomben usw. angewendet.

2. Dieser tragbare Wasserstrahl funktioniert leicht,  ohne Wärmeeffekt zu erreichen, um ein sicheres Schneiden zu erreichen.

3. kann zum direkten Schneiden gefährlicher chemischer Objekte verwendet werden. Es ist die erste Wahl in verschiedenen aufstrebenden Schneiden.

V.


Die Merkmale der tragbaren Wasserstrahlschneidemaschine:

1. Sicherheit: Kaltes Schneiden, es gibt keine thermische Zuneigung zu Materialien

2. Kompatibilität: Nur eine HP -HP -Verstärkerpumpe benötigt, die mit unterschiedlichen Art haltenden Autos übereinstimmen kann, kann die Richtlinie, den Teller und die Panzer schneiden.

3. tragbar: NICHT NEBENDE DAS TEIDTABEL- UND CNC -Steuerungssystem als Standard -Wasserstrahl, kein Platz mehr, ein einfaches Bewegen und Installation.


Wasserstrahlschneidemaschine tragbare Wasserstrahlschneidemaschine

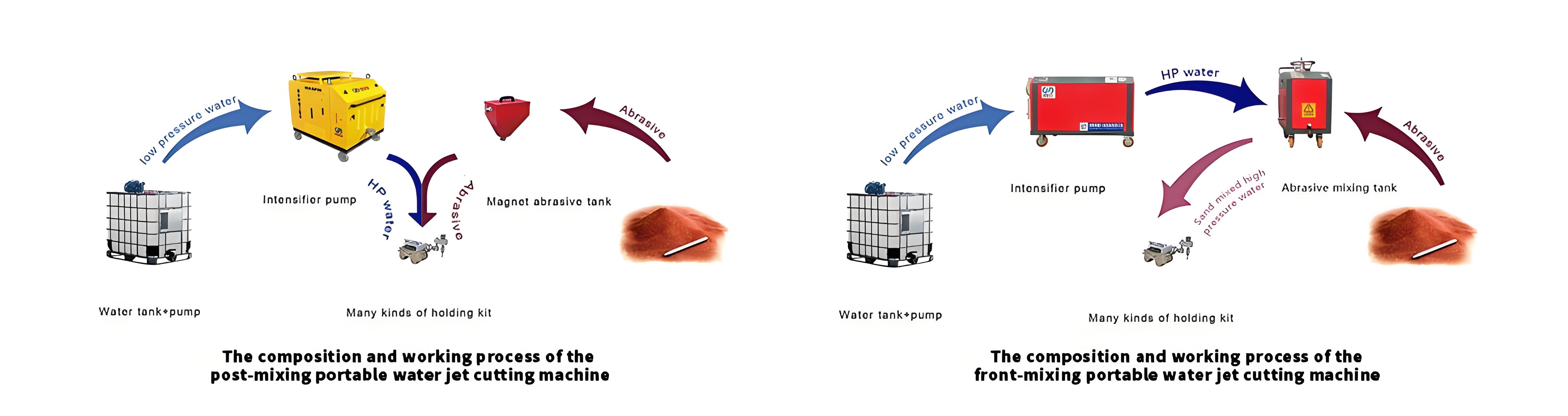

Die tragbare Wasserstrahl -Schneidemaschine bestehend aus Verstärkerpumpe, Reisevorrichtung und Schnittkopf, Hochdruckrohr, Sandversorgungssystem, Wassertank usw.

Tragbares Wasserstrahlschnitt wird hauptsächlich zum Schneiden von brennbaren und explosiven Objekten im Feld verwendet, z. B. das Schneiden verlassener Tanklöcher für Erdgaspipelines, das Schneiden kreisförmiger Loch-Schnittleitungen und Querschnitte sowie das Schneiden von flachen Platten und das Schneiden von anderen entflammbaren und explosiven Umgebungen. Der Mainstream der tragbaren Wasserstrahlschneidemaschinen ist gemäß der Sandmischmethode in zwei Arten unterteilt, einer ist vorgemischtes abrasives Wasserstrahlschnitt und der andere nach dem Mischungsmischturm-Wasserstrahlschneidung. Die beiden Arten von tragbaren Wasserstrahlschneidemaschinen haben jeweils ihre eigenen Vorteile.

便携式


Explosionssicheres Design sorgt dafür, dass Sie in verschiedenen Hochrisikoumgebungen sicher schneiden können. Unsere gesamte Maschine und alle elektrischen Komponenten sind so konzipiert, dass sie explosionssicher sind und die Inspektion des nationalen explosionssicheren Testzentrums überschritten haben und das explosionssichere Zertifikat erhalten haben. Es ist sicher und zuverlässig und hilft Ihnen, die Schnittaufgaben in jeder herausfordernden Umgebung leicht zu erledigen.

防爆证书产品图片

Vergleich des Kernmaschinenparameters



Eigenschaften

Vormischung (Sandmischung) tragbarer Wasserstrahlschneidemaschine

Nachmischung (Sandmischmethode) Tragbare Wasserstrahlschneidemaschine

Schnittgeschwindigkeit

5 mm Stahlstahlplatte: 180 mm/min

5 mm Stahlplatte: 298 ~ 803 mm/min

Schneidengenauigkeit

Allgemeines Schneiden

Allgemeines Schneiden

Maximaler Druck

50mpa (500BAR))

350 mPa (3500BAR))

Druck des Schneidens

30 ~ 45mpa

100 ~ 350 mPa

Maximaler Fluss

11l/min

7,6 l/min

Wasserverbrauch

15 ~ 20 l/min

3,5 l/min

Schleifverbrauch

125 kg/h

25 kg/h

Betriebsgeräusch

≤ 90 dB (a)

≤80 dB (a)

Motorauswahl

Dreiphasen-Asynchronmotor

Servo Permanenter Magnetmotor

Motorleistung

18,5 kW 25 kW 30 kW

15 kW 30 kW 37 kW

Ausrüstunggröße

~ 1,8 m³

~ 2m³

Ausrüstungsgewicht

300 kg

600 kg

Montageverbindung

Weiche Verbindung

Harte Verbindung

Kontinuierliche Betriebszeit

40 min
(die Maschine muss alle 40 Minuten angehalten werden, um abrasive Abrasiven)

12 ~ 18h
(kontinuierliches Schneiden und Sandauffüllungen, ohne aufzuhören)

Geeignet für die Verwendung von Szenarien

Aufgrund seiner geringen Größe und der einfachen Mobilität eignet es sich für unterirdische Minenoperationen oder Bedingungen, unter denen die einzelne Schneidmenge gering ist.

Es ist für offene Umgebungen im Freien geeignet. Aufgrund seiner hohen Schnitteffizienz und der geringen Kosten eignet es sich für Arbeitsbedingungen mit kontinuierlichen Schnittanforderungen und großem Schnittvolumen.


便携 (4)

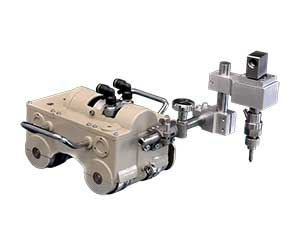

Schneidwerkzeug - Tragbarer Magnetwagen

Die Walzen unter dem magnetischen Wagen sind magnetisch, so dass der Trolley durch Magnetkraft auf das magnetisch angezogene Rohr adsorbiert wird. Die Magnetwalze wird von einem Elektromotor oder einem pneumatischen Motor angetrieben, um die Wasserschneidklinge zu fahren, um die Seitenwand des Rohrs mit gleichmäßiger Geschwindigkeit zu schneiden. Um die kreisförmige Schneidgenauigkeit zu verbessern, kann eine magnetische Spur befestigt werden. Der Zweck der Strecke ist es, den Magnetwagen zu leiten, um ihn im kreisförmigen Betrieb genauer zu gestalten, und gleichzeitig kann er eine Rille innerhalb von 45 ° öffnen. Es ist für Rohre mit einem Durchmesser von 120 mm ~ 1850 mm und einer Wandstärke von 5 mm ~ 80 mm geeignet.


便携 (5)

Schneidwerkzeug - Tragbarer magnetischer Streckentrolley

Die Spur mit magnetischer Kraft wird am Tankkörper adsorbiert, der magnetisch angezogen werden kann. Der Wagen wird von der magnetischen Strecke fixiert und geleitet. Wenn die Walze am Wagen von einem Elektromotor oder einem pneumatischen Motor angetrieben wird, geht der Trolley um die Magnetspur und die Außenwand des Rohrs und fährt den Wasserschneidkopf, um die Seitenwand des Rohrs mit gleichmäßiger Geschwindigkeit zu schneiden. Gleichzeitig kann eine Rille innerhalb von 45 ° geöffnet werden. Es ist für Rohrtanks mit einem Durchmesser von 800 mm ~ 10000 mm und einer Wandstärke von 5 mm ~ 80 mm geeignet.

2022-6-13 陈琦 便携式小及连接 (7)

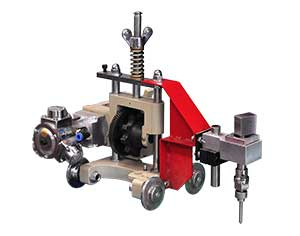

Schneidwerkzeug - Tragbarer Kettenwagen

Führen Sie nach dem Einstellen der Kette die Länge der Kette an der Seitenwand des Rohrs und fixieren Sie den Wagen mit dem Fahrrad an der Seitenwand des Rohrs durch das Kettenrad und die Kette. Stellen Sie die Enge der Kette ein, damit der Kettenwagen vollständig an der Seitenwand des Rohrs festgelegt ist. Wenn das Kraftwerk von einem Elektromotor oder einem pneumatischen Motor angetrieben wird, geht der Kettenwagen um die Kette und die Außenwand des Rohrs und fährt die Wasserschneidklinge mit gleichmäßiger Geschwindigkeit an der Seitenwand des Rohrs und kann eine Nut innerhalb von 45 ° öffnen. Es ist für Rohre mit einem Durchmesser von 150 mm ~ 1850 mm und einer Wandstärke von 5 mm ~ 80 mm geeignet.



tragbare Wasserstrahl -Schneidmaschine

Schneidwerkzeug - Tragbarer Rohrlochöffner

Der tragbare Rahmen ist mit Magneten oder anderen Befestigungsmethoden an der Außenwand des runden Rohrs befestigt. Nach dem Einstellen des Drehradius des Wasserstrahlschneidemaschinenkopfes und des automatischen Auf- und Abhebens des Schneiderkopfes wird der rotierende Schacht auf dem Trolley von einem Elektromotor oder einem pneumatischen Motor angetrieben, der rotierende Mechanismus treibt den Wasserstrahlschneidkopf mit einer gleichmäßigen Geschwindigkeit auf den Rundlöcher an der Rohr und kann einen Rötel in 45 ° öffnen. Es ist für Rohre mit einem Durchmesser von 150 mm ~ 1850 mm und einer Wandstärke von 5 mm ~ 80 mm geeignet. Die Öffnungsgröße beträgt 1/2 des Rohrdurchmessers mit maximal 1000 mm.




tragbare Wasserstrahl -SchneidmaschineSchneidwerkzeug - tragbare CNC -Schneidplattform

Die tragbare Plattform verfügt über drei Bewegungsachsen, nämlich X, Y und Z (links und rechts, vorne und hinten, auf und ab). Die tragbare CNC -Schneidplattform kann oben, unten und der Ebene des Tankkörpers mit Magneten oder anderen Befestigungsmethoden fixiert werden (wenn die Ebene nicht flach ist, muss die Schneidplattformfüße eingestellt werden. Gleichzeitig kann während des Schneidens eine Kamera hinzugefügt werden, um den Schneidbereich zu erkennen, und der Bediener passt manuell die Z -Achse nach oben und nach unten, um es zu vermeiden. Wenn die tragbare CNC -Plattform in vertikaler Richtung fixiert werden muss, kann sie an der Seite des Tankkörpers durch Magnete oder andere Befestigungsmethoden fixiert werden, z. B. die Befestigung der tragbaren Schneidplattform auf dem Gerüst und automatisch durch das CNC -System oder die manuelle Operation durch die Operation einstellen, um das Schneidebetrieb zu erstellen. Z -Achse nach oben und unten, um es zu vermeiden). Die Schneidgrafiken können in die Datenbank übertragen werden oder andere Grafiken können importiert werden oder das Schneiden kann manuell gesteuert werden. Geeignet zum Schneiden von Spezifikationen von 5 mm ~ 80 mm.


tragbare Wasserstrahl -Schneidmaschine
