KOPF Speziell für das Wasserstrahlschneiden entwickelte Metallmaschine

KOPF Speziell für das Wasserstrahlschneiden entwickelte Metallmaschine
Menge:

PDF-Export

  • HEAD2030BA
  • HEAD
  • 84649011

Wasserstrahlschneidemaschine

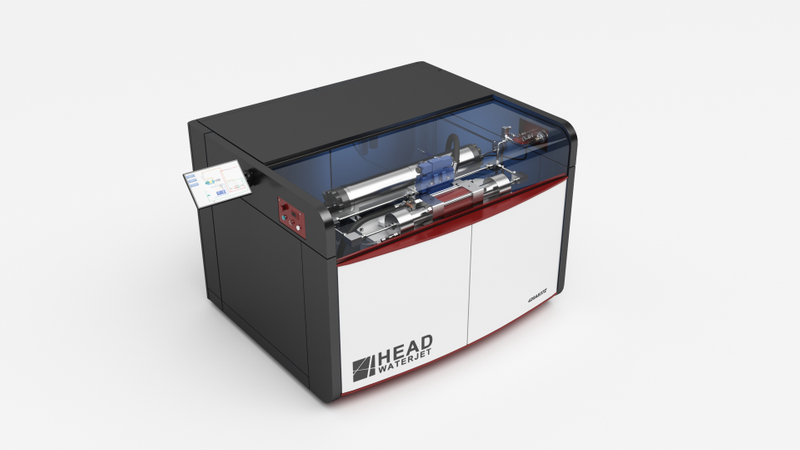

Struktur :

² Es nimmt importierte Kompressorteile an und nimmt die Zweiwegkolbenstruktur mit einem Zylinder mit vorgerückter Struktur, angemessener und hoher Stabilität an. Garantieren langfristige druckleistung ist stark und stabil.

² Ausgestattet mit Drehstrom-Asynchronmotor Siemens (Beide).

² Die Hydraulikpumpe ist eine automatische variable Pumpe, die die Hochdruckwasserversorgungskapazität über eine Fernsteuerung durch die Niederdruckwasserpumpe verbessert, um den Systemwirkungsgrad zu maximieren. Die Öltemperatur steigt langsam an und ist für Arbeiten mit Langzeitstabilität geeignet. Steuerschränke sind in alle Richtungen installiert, um die Wartung und Überholung der Geräte zu erleichtern.

² Plattenwärmetauscher, hohes Wärmeaustauschverhältnis, gute Wärmeübertragung, Kontrolle der Hydrauliköltemperatur im angegebenen Bereich.

² Sekundärer Wasserfilter, das Filterelement besteht aus importiertem Industriefilter aus Japan und wird im Melt-Blown-Verfahren hergestellt. Minimieren Sie Schäden an Hochdruckkomponenten wie Hochdruckdichtungen und -düsen, indem Sie Verunreinigungen im Wasser minimieren.

² Ausgestattet mit japanischer Omron SPS-Steuerung.

² Ausgestattet mit Einlassumkehrventil, Überdruckventil und Kartuschenhydraulikventil.

² Um den Motor beim Anlauf vor zu hohen Strömen zu schützen, verwendet dieser Hochspannungsgenerator einen Stern-Dreieck-Anlauf, damit das Stromnetz nicht unnötig hohen Belastungen standhält. Es verfügt über eine langsame Startfunktion und einen Niederspannungsmodus, um Druck und Geräusche beim Start automatisch zu reduzieren.

² Ausgestattet mit importierter Hochdruckleitung zur Verbesserung der Pipeline-Laufzeit

² Mit automatischer Schutzfunktion für Wassermangel bei niedrigem Druck (Hochdruckpumpe unterbricht automatisch den Betrieb, wenn der Wassereinlassdruck niedrig ist)

² Verwenden Sie eine Wasserpumpe aus Edelstahl für die sekundäre Wasserversorgung, die automatische Alarm- und Schutzfunktion für unzureichende Wasserversorgung, um Schäden an der Maschine aufgrund von Wassermangel oder Wasserversorgung unter Druck und Auswirkungen auf die Arbeitsleistung zu vermeiden.

² Mit der Niederdruckbohr- und Hochdruckschneidefunktion kann eine automatische Umwandlung von Hoch- und Niederdruck realisiert werden.

² Der rotierende Ölfilter garantiert einen kontinuierlichen Betrieb der Maschine.



Maximaler Pumpenfluss

107 l / min

Maximaler Durchfluss von Hochdruckwasser

3,7 l / min

Maximal verfügbarer Wasserdüsendurchmesser

0,33 mm

Höchster Druck

420MPa60000psi

Kontinuierliches Schnittdruckintervall

50-380 MPaKann selbst eingestellt werden

Hauptmotorleistung

37KW50Hp

Netzteil

380 V / 50 Hz

Speicherkapazität

1.2L

Maximale Schnittstärke

100mm

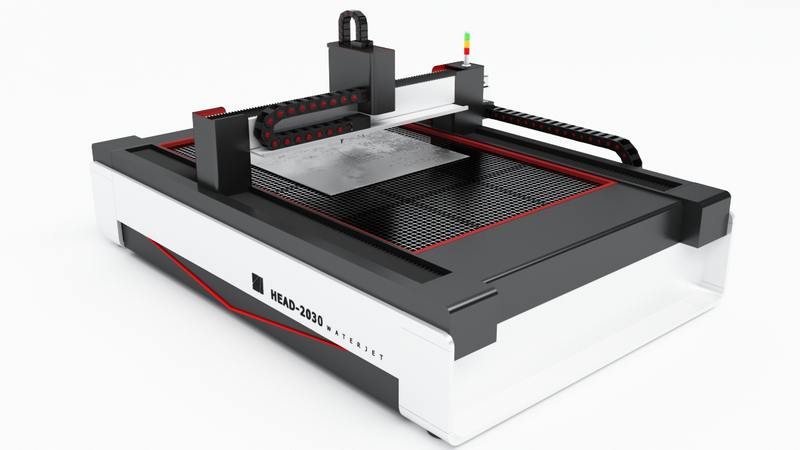

HEAD Wasserstrahlschneidplattform (HEAD2030BA)

Wasserstrahlschneidemaschine

l Annahme der Portalstruktur, des schönen Aussehens, des angemessenen Strukturdesigns, der guten Starrheit und der Stabilität, der einheitlichen Kraft, des beständigen, genauen und sicheren Betriebs

l Das Maschinenbett und die tragende Plattform weisen eine geteilte Struktur auf, so dass die langfristige Kraftänderung der tragenden Plattform die Genauigkeit der Werkzeugmaschine nicht beeinträchtigt.

l Der Röntgenstrahl der Schneidplattform besteht aus einer Aluminiumlegierung mit einmaligem Strangpressen, das leicht, stark in Stahl und nicht verformbar ist. Es ist die fortschrittlichste Technologie in Wasserschneidemaschinen.

l Einführung der ABBA-Kugelumlaufspindel und der Linearführung in Taiwan zur Gewährleistung von Übertragungsgenauigkeit, Haltbarkeit und hoher Qualität /

l Die integrierte staubdichte Faltstruktur und die Y-Achsen-Schleppleine übernehmen eine eingebaute Struktur, die die Lebensdauer der Werkzeugmaschine erheblich verbessern und die Wartungs- und Nachwartungskosten senken kann. Das populärste Entwurfskonzept in der Welt anzunehmen ist die Entwicklungsrichtung der Wasserschneidemaschine.

l Hochwertige Paletten und Spezialkabel für Langlebigkeit und Zuverlässigkeit

l Die Verbindung zwischen Antriebsmotor und Kugelumlaufspindel erfolgt direkt über eine elastische Kupplung. Gegenüber anderen torsionssteifen Kupplungen hat es den Vorteil positiver und negativer Dämpfungsschwingungen und die Übertragungsgenauigkeit ist höher.

l Überfahrautomatik und Soft Limit Doppelschutz

l Die Hauptbauteile des Y-Bettes bestehen aus einer Gussstruktur und einer Betonstruktur. Nachdem das Metallteil gealtert ist, wird es durch Gantry-Hobeln und Schleifen der Führungsschiene bearbeitet, um die Spurverformung zu beseitigen und die mechanische Präzision für lange Zeit aufrechtzuerhalten.

l Z-Achse mit Doppelschienen und 4 Gleitern für maximale Genauigkeit und Praktikabilität

l Elektronisch gesteuertes intelligentes automatisches Schmiersystem gewährleistet die Getriebegenauigkeit und Lebensdauer von Schnecke und Führungsschiene

Strukturtyp

Portaltyp

Schreibtischgröße

2100mm× 3100 mm

Effektiver Verarbeitungsbereich

2000mm× 3000 mm

Verfahrweg Z-Achse

150mm

Übertragungsgeschwindigkeit

6000 mm / min

Kontrollgenauigkeit

± 0,01 mm

Schnittgenauigkeit

± 0,1 mm

Wiederholbarkeit

± 0,05 mm

Sandkontrollsystem

l Das neue pneumatische Ventil ist empfindlich und zuverlässig, überwindet die einfache Steuerung der Sandmenge durch die Verwendung von Unterdruck und löst die Probleme der Sandblockierung und des Sandbruchs grundlegend.

l Zuverlässiges Anti-Rückstau-Design und genaue Sandkontrolle vermeiden die Probleme von abrasiver Nässe, Sandblockierung und Sandbruch, die durch das Rückstauwasser des Schneidkopfs verursacht werden, und gewährleisten die Kontinuität verschiedener Schneidzustände und eine präzise Kontrolle. Die Menge an Schleifmittel kann den Abfall an Schleifmittel effektiv reduzieren. Dieser Artikel ist auch bei Hyde-Geräten Standard.

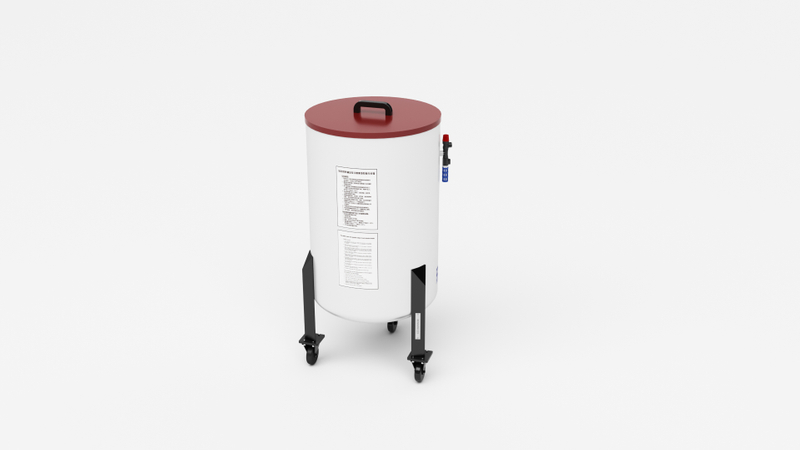

Automatischer Sandvorschub

Wasserstrahlschneidemaschine

l Das von HEAD entwickelte automatische Sandzufuhrsystem bietet der Wasserschneidemaschine die Funktion, Sand zu speichern und das Schleifmittel automatisch auf die CNC-Arbeitsplattform zu übertragen, was den Automatisierungsgrad des HEAD-Wasserstrahls vollständig widerspiegelt. Dies ist die Standardkonfiguration von Produkten der HEAD-Wasserstrahlserie.

l Keine Notwendigkeit für elektronische Steuerung, einfach zu bedienen, zuverlässiger Betrieb, wartungsfrei

l 150 Liter Volumen liefern die Sandmenge, die für 8 Stunden kontinuierliches Schneiden benötigt wird

l Der während der Arbeit erforderliche Druck des komprimierten Gases beträgt weniger als 0,2 MPa, das Sandvolumen ist gleichmäßig und die Förderung ist stabil.

l Geniale Luftansaugung am oberen und unteren Ende, um eine gleichmäßige Sandabgabe und kein Blockieren des Sandes zu gewährleisten



Hochpräziser 5-Achs-Wasserschneidkopf mit Wechselstrom, der hochzuverlässige Servomotor mit Absolutwertgeber kann ohne den Nullpunktschalter gestartet werden, wodurch die Zeit für die Rückkehr zum Nullpunkt gespart und der mechanische Ausfall der gesamten Maschine verringert wird. Präzises 3D-Schneiden von Werkstücken kann durch die Verwendung eines hochpräzisen und zuverlässigen Geschwindigkeitsreduzierungsmechanismus mit einer Positioniergenauigkeit von 1,5 ncm erreicht werden

Wasserstrahlschneidemaschine

2

> > > Kurze Einführung von HEAD Waterjet Company

HEAD Wasserstrahl ist eine unabhängige Technologie, Forschung und Entwicklung, High-Tech, Förderung von hoher Qualität, hohe Glaubwürdigkeit des Fokus auf große Ultra-Hochdruck-Wasserschneidemaschine Hersteller. Wurde in der Wasserstrahlschneiden Forschung, Herstellung tätig, ist einer der professionellsten Wasserstrahlhersteller in den Bereichen Steinparkett, Glasparkett, Metallschneiden, Luft- und Raumfahrt, Militär und anderen Bereichen der Forschung und Herstellung. Wir sind eine herstellung und handel combo für wasserstrahlschneidemaschine in Liaoning China, mit mehr als 15 jahren voller erfahrung und einem professionellen vertriebsteam.HEAD Wasserstrahl, so ist das Schneiden kein Problem mehr!

Qualität und Kredit gehen den ganzen Weg. HEAD, ein Unternehmen, das im harten Wettbewerb des Marktes bestehen kann, hat eine sehr starke nationale Kultur und entwickelt sich Seite an Seite mit der Welt und dieser Ära. Wir sind entschlossen, unsere Träume Schritt für Schritt mit den Vorteilen der Hochtechnologie zu verwirklichen.

Wasserstrahlschneidemaschine

> > > Versuchen Sie, dies zu lesen ------- Unser Service

1. Wartung kostenlos für12 Monate .
2. Wir liefern die Verschleißteile zu einem Vermittlungspreis.
3.24 Stunden Online-Service, kostenloser technischer Support.
4. Die Maschine wurde vor Auslieferung eingestellt, die Betriebsdiskette ist im Lieferumfang enthalten. Wenn es irgendwelche anderen Fragen gibt, erklären pls mir freundlich.
5. Wir haben manuelle Anweisung undVideos zur Softwareinstallation, Bedienung und Wartung der Maschine; Wir senden professionelle Techniker an Kunden & # 39; Fabrik, bieten ihnen eine zweiwöchige Ausbildung,einschließlich arbeitsprinzip der maschine, auto cad zeichnung, häufige probleme und lösung, etc..

阿里 阿里 用

> > > Versuchen Sie, diese ------- FAQ zu lesen
F1: Besteht dieses Gerät das CE-Zertifikat?
A2: Ja, diese Maschine hat bestandenEuropäisches CEZertifikat und treffenSicherheitsnorm.
Q2: Wie viel Schnittstärke?
A2: Marmor ist 0-120 mm; Granit ist 0-110 mm; Fliesen sind 0-40mm; glas und mosaik ist 0-80mm; stahl, edelstahl, kupfer ist 0-60mm; Aluminium ist 0-80 mm; kunststoff, acryl, schaum ist 0-200mm. Mit unserem Doppeldrucksystem können 0-160 mm Stahlbleche und 0-200 mm Steine ​​geschnitten werden. Es ist gut für Kunden, die dickere Materialien schneiden.
